一文读懂防坠落装置！！！（终极版）

..................................................

顾名思义，

防坠落装置就是一种防止登塔人员高空坠落的装置。

它保护的对象是杆塔建成后的登塔运检人员。

..................................................

..................................................

..................................................

为保障高空作业人员人身安全，

近年电网公司对防坠落设备的配置均提出了明确要求：

..................................................

国网要求：

钢管杆塔、30 米及以上杆塔（全高）和

220 千伏及以上线路杆塔

应设置作业人员上下塔和水平移动

的防坠安全保护装置。

..................................................

南网要求：

钢管杆、钢管组合塔及全高超60米的角钢塔应安装防坠落装置。

..................................................

..................................................

..................................................

传统登塔人员防坠落多采用

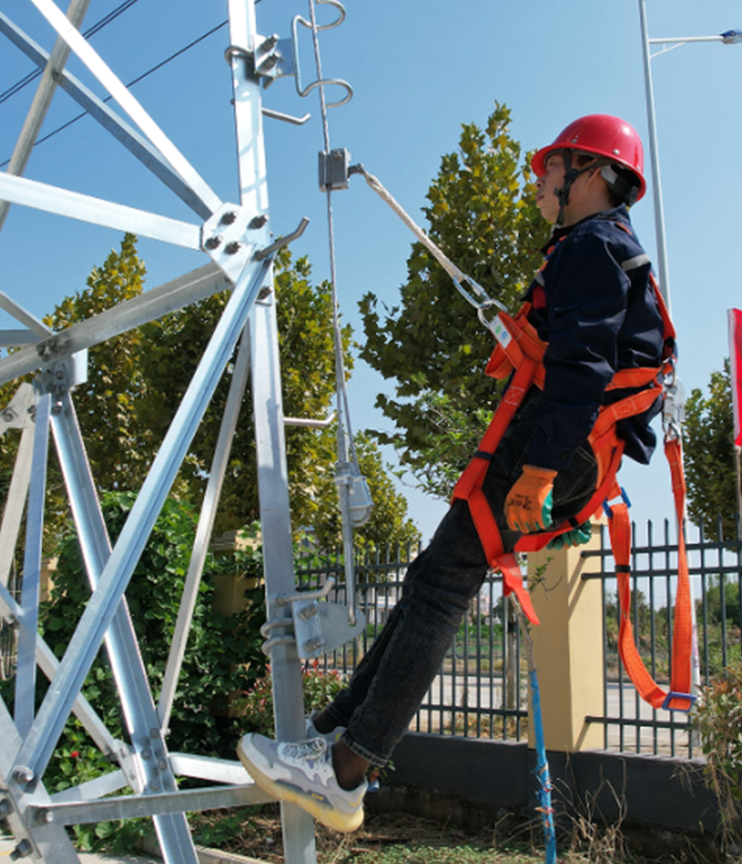

“脚钉（绳套/挂钩）安全绳”方式。

..................................................

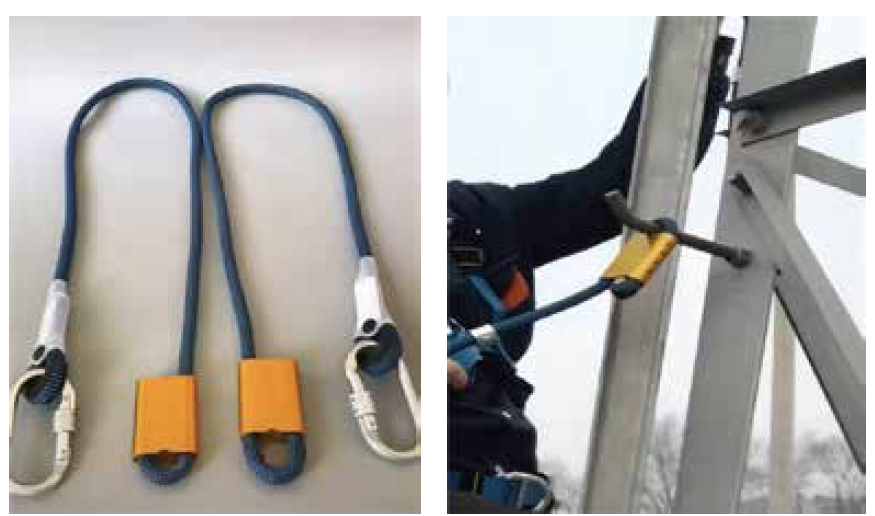

▲ 绳套类

..................................................

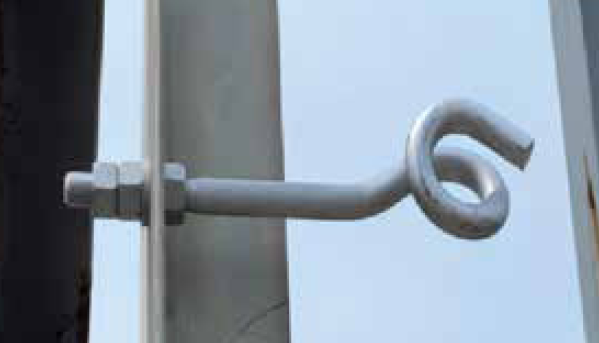

▲ 金属挂钩类

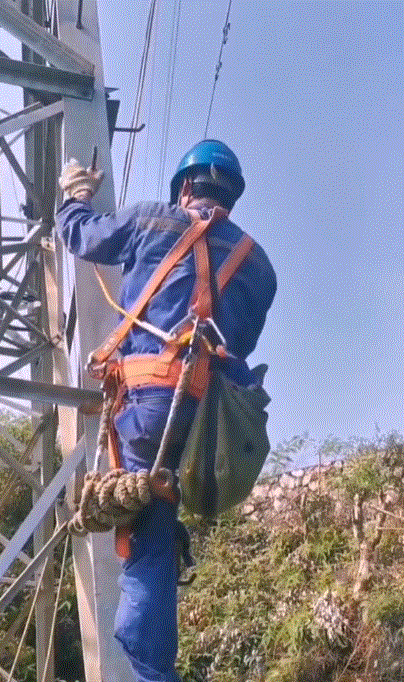

人员登塔时，

将脚钉安全绳的2 个绳套交替挂在脚钉上，

另一端安全扣与安全带连接，

利用输电杆塔脚钉作为防坠挂点，

起到防坠作用。

传统防坠落方式主要依靠脚钉，

没有额外投入，

但是主要存在如下问题：

1、从挂点结构上看，

输电杆塔脚钉尾端为开口设计，

使用中极有可能出现绳套从脚钉脱出的情况。

2、输电杆塔上脚钉多为M16 或M20 镀锌螺栓制成，

受坠落冲击可能发生严重形问或断裂，

是否满足挂点动态受力性能要求尚待验证。

3、在使用过程中因需反复进行解锁及拆装，

登塔作业人员体力消耗大、容易疲倦。

导致部分人员产生侥幸心理而放松防坠措施。

因为传统登塔防坠方式存在上述安全隐患，

因此电网公司均加强了防坠落装置的配置和应用。

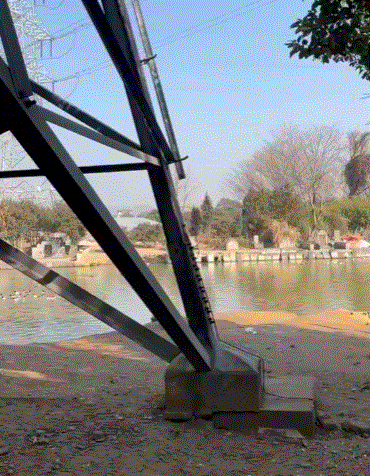

▲ 防坠落装置

防坠落装置的主要材料是 —— 导轨

导轨设施主要用于：

高处作业人员垂直及水平位移时的定位和支撑，

保证作业人员在一定范围内可以安全自由地移动。

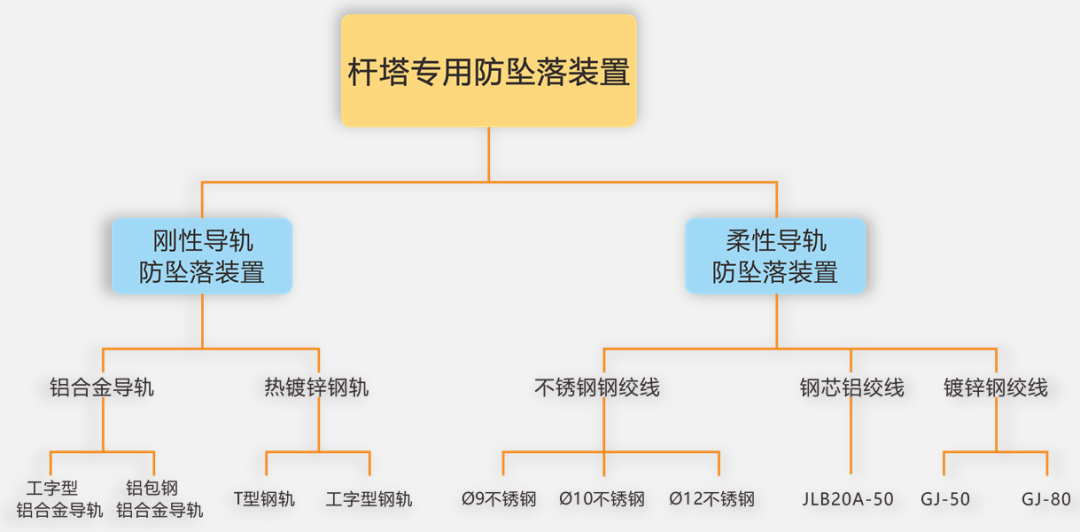

根据导轨不同防坠落装置可分为：

刚性导轨防坠落装置和柔型导轨防坠落装置。

两者主要区别在于导轨的形式不同，

钢性导轨为铝合金或镀锌钢导轨，

而柔性导轨主要是钢绞线。

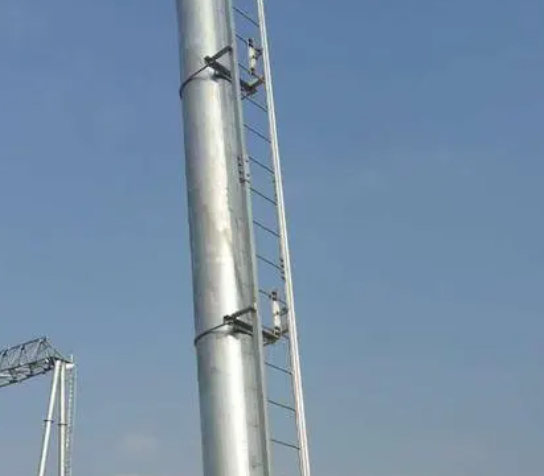

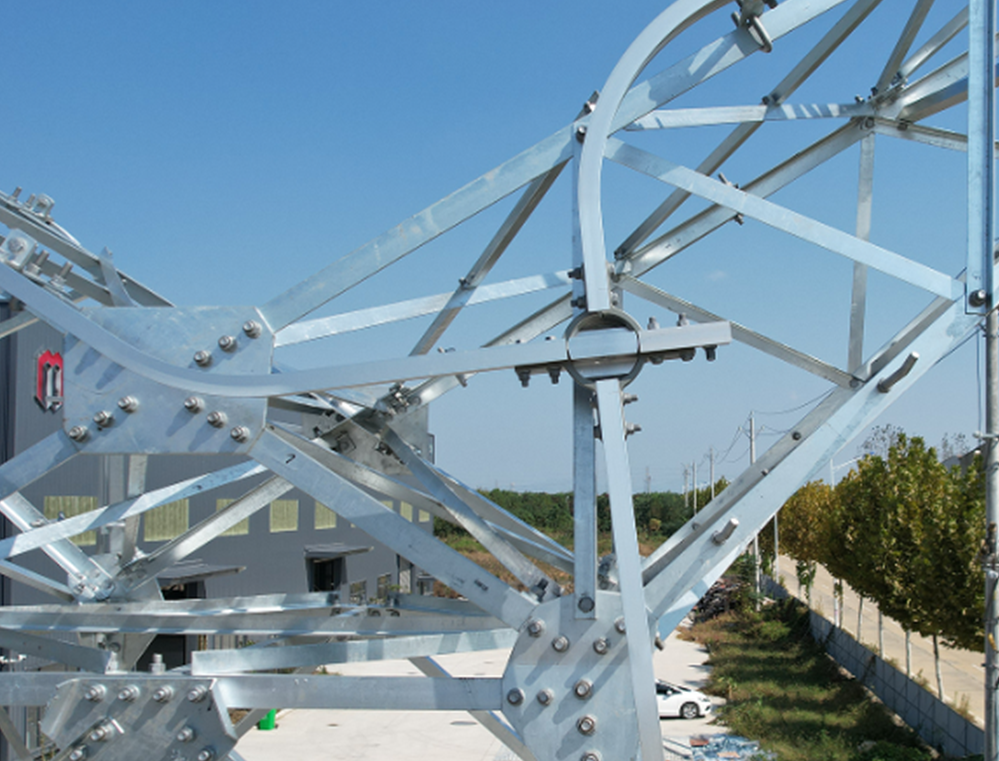

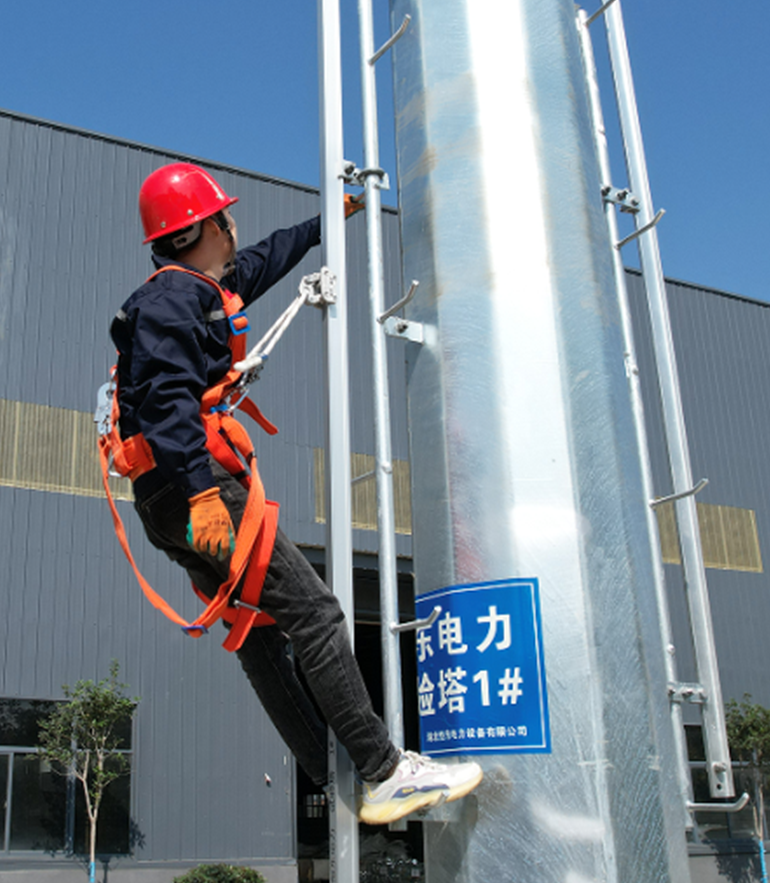

▲ 刚性导轨防坠落装置

▲ 刚性导轨防坠落装置

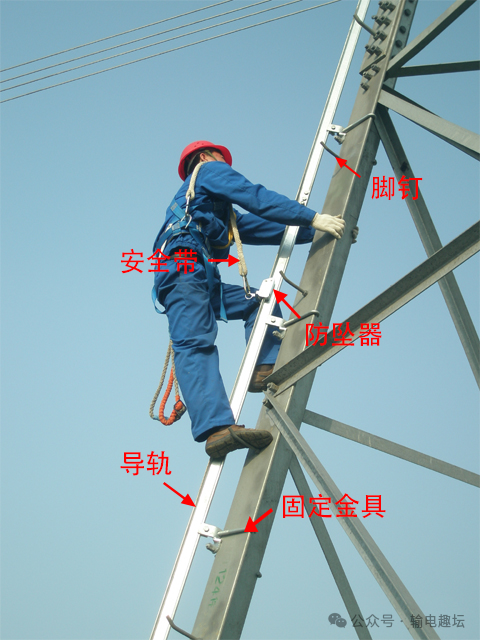

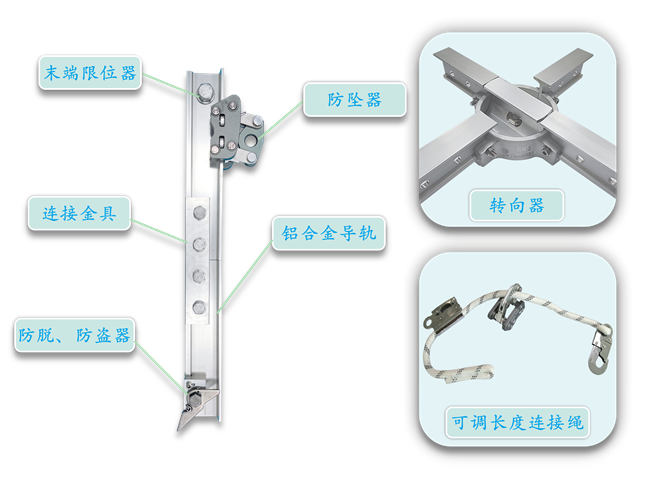

▲ 刚性导轨防坠落装置组成

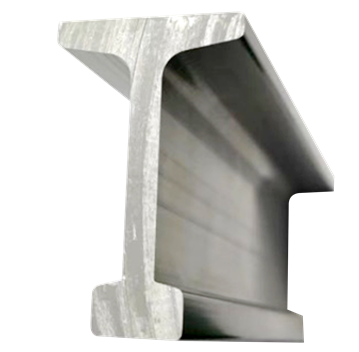

▲ 铝合金导轨

▲ 铝合金导轨

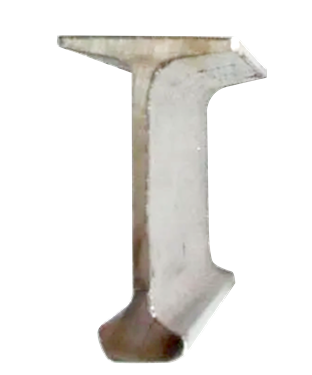

▲ T型钢轨

▲ 柔性导轨防坠落装置

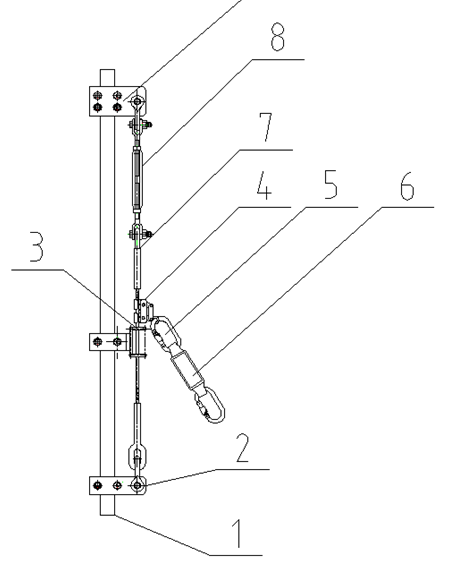

▲ 柔性导轨防坠落装置组成

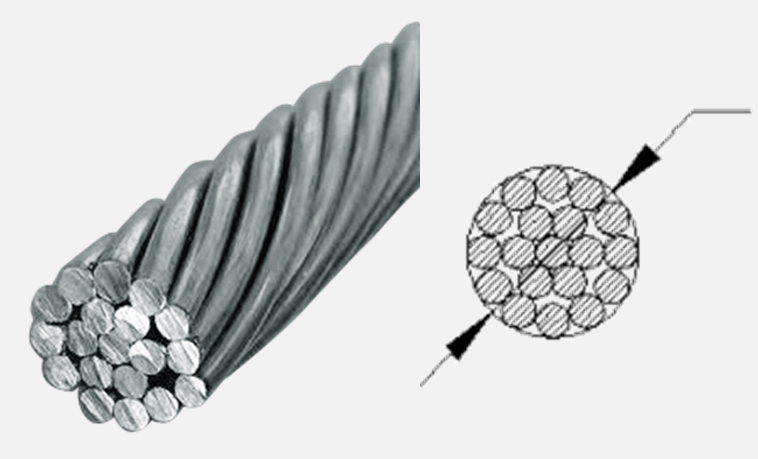

 ▲ 304不锈钢钢绞线

刚性导轨适用范围更广，

不受地域和气候影响，

能适用于全部塔型。

但是价格更高：

柔性防坠落装置

不适用于导轨倾斜角度与垂直方向超过15° 的杆塔。

位于大风、强腐蚀、微气象环境区域内的杆塔，

不建议使用。

下面咱们重点介绍刚性防坠落装置组成：

防坠落装置(刚性)是由：

刚性导轨（包括固定金具、连接金具）+转向器+防坠器

构成。

▲ 刚性导轨防坠落装置组成

一、刚性导轨（包括固定金具、连接金具）

1、导轨如上文所述。

2、固定金具指导轨与铁塔的连接：

根据铁塔连接位置的不同可分为：

脚钉固定金具、

连杆固定金具、

抱箍固定金具。

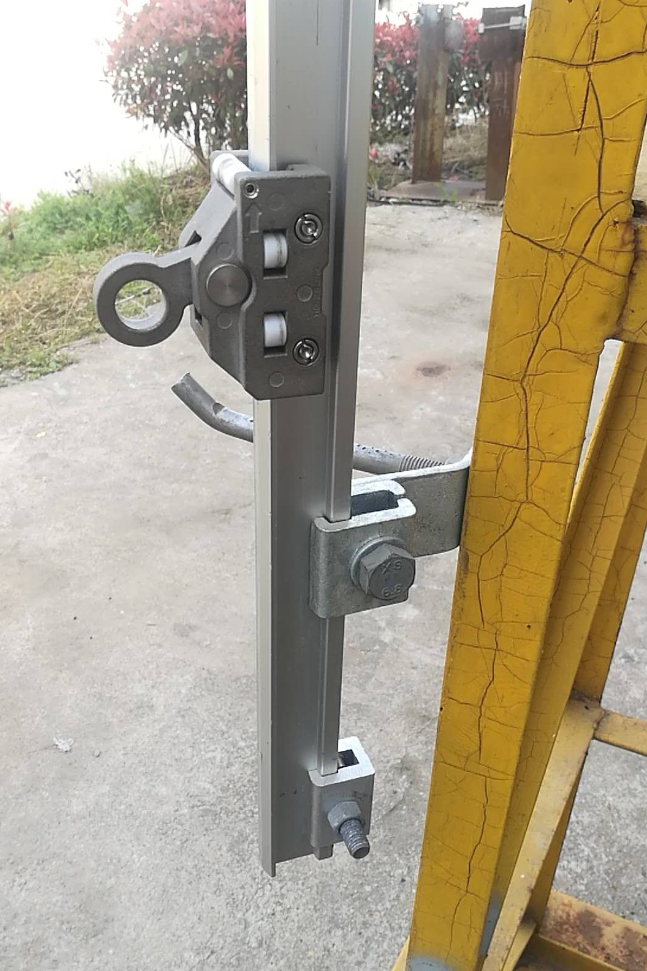

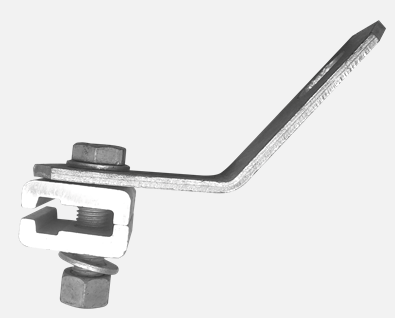

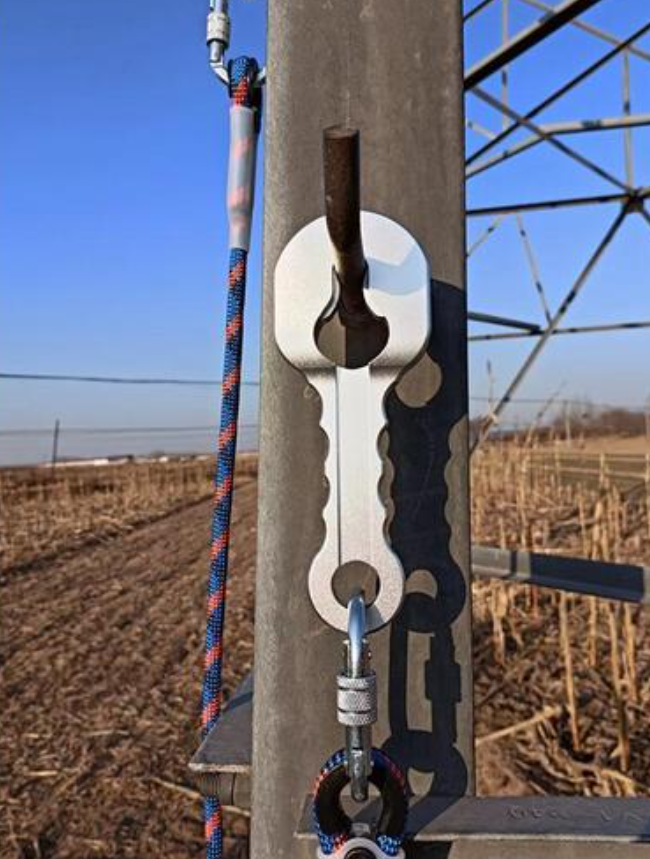

▲ 脚钉固定金具

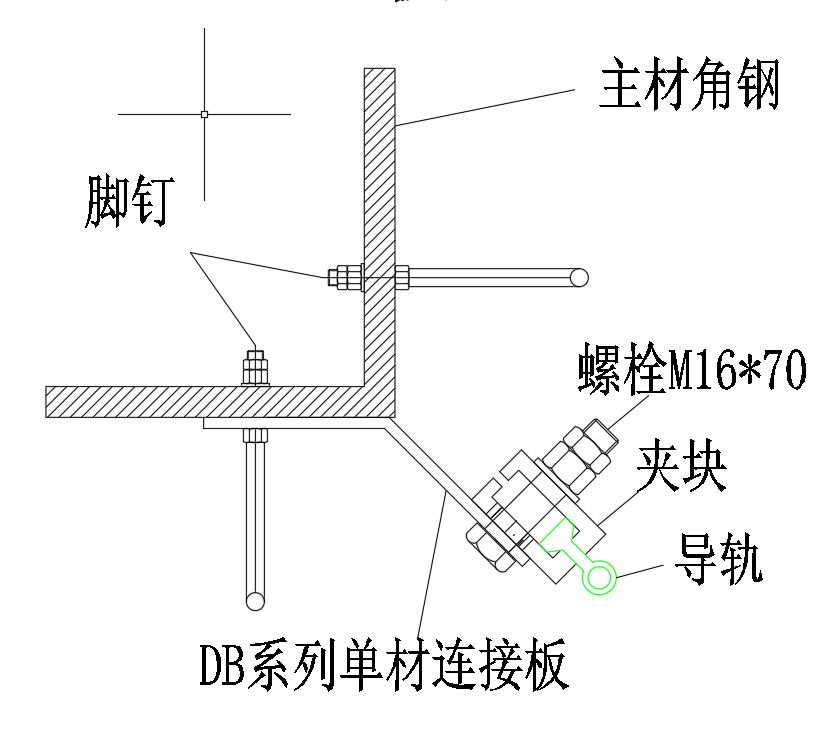

▲ 脚钉固定金具加工图

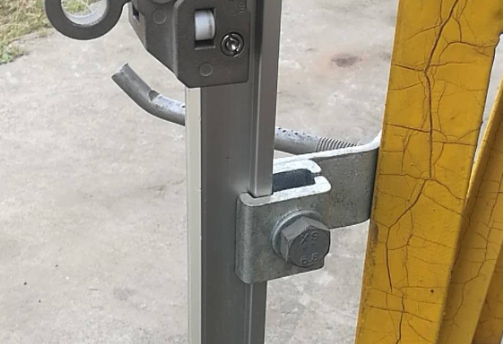

▲ 脚钉固定金具

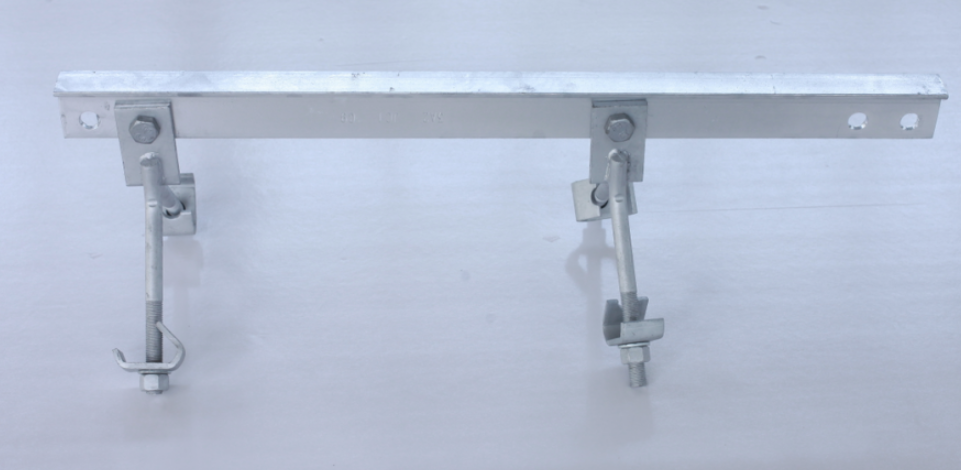

▲ 连杆固定金具

▲ 连杆固定金具

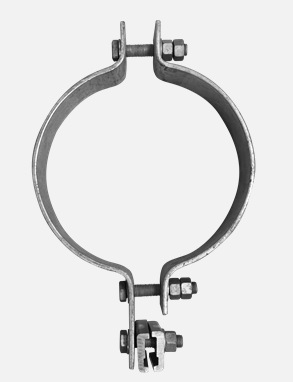

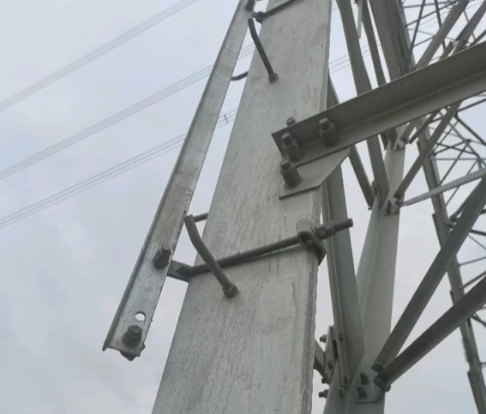

▲ 抱箍固定金具

▲ 抱箍固定金具

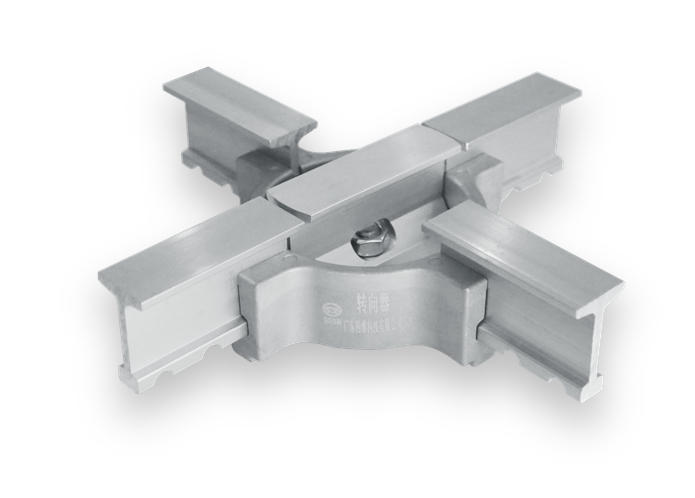

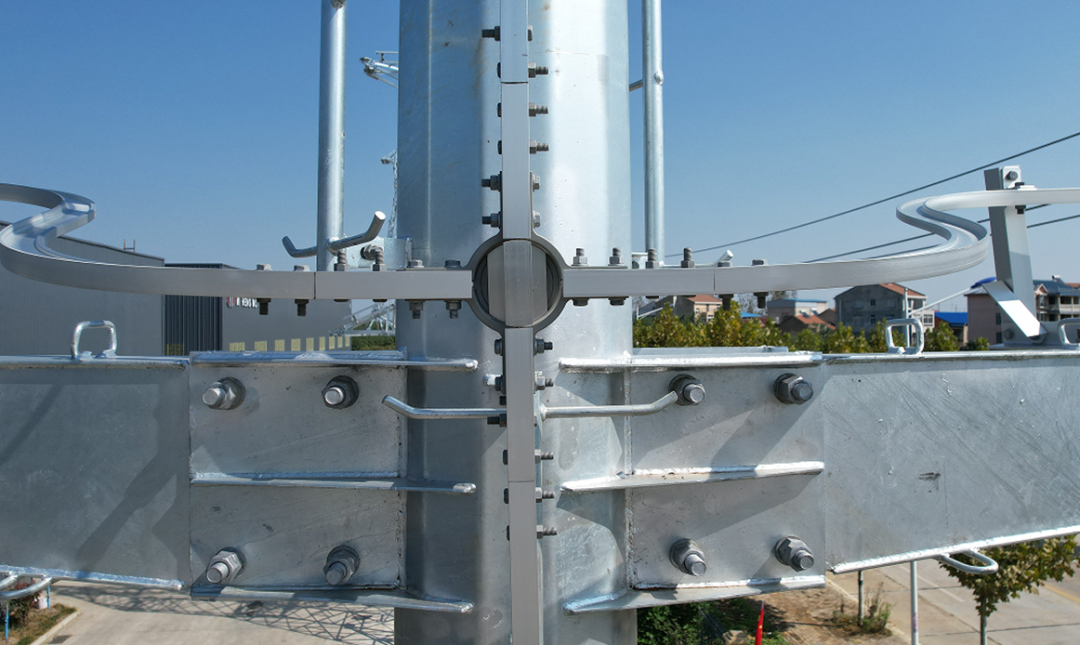

二、转向器

当工作人员顺着导轨攀爬到横担处时，

可能继续向上或者向横担方向前进，

此时就需要一个装置切换导轨选择，

类似于火车切换轨道。

转向器：改变自锁器在导轨运动方向的部件，

用于连接垂直与水平刚性导轨。

一般用于横担与主材的连接处。

转向过程中自锁器不得脱离导轨，

转向应灵活、方便。

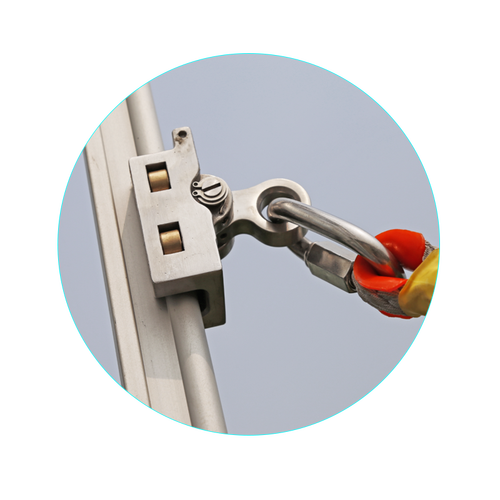

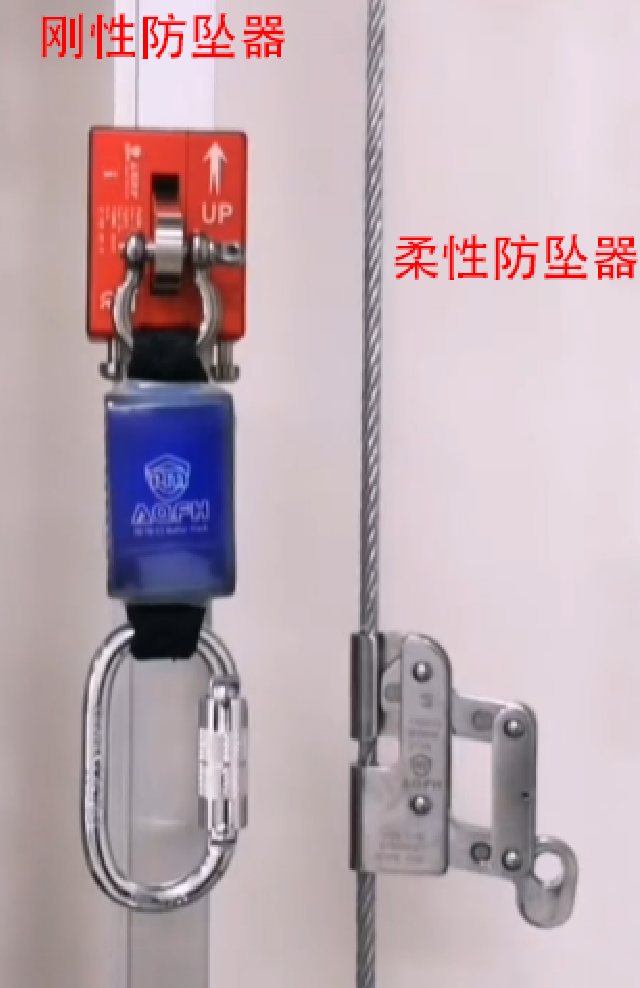

三、防坠器（自锁器）

其防坠工作原理：

自锁器内部有一个可伸缩的卡扣，

当使用者在爬梯上上下移动正常作业时，

自锁器内的卡扣缩入在内使其能在导轨中滑行自如；

当使用者不慎发生坠落时，

自锁器内的卡扣能快速伸出扣住轨道面，

由于重力利用卡扣和导轨面的摩擦迅速锁止以起到防坠落保护。

防坠落装置材料主要包括：

导轨+转向器+防坠器

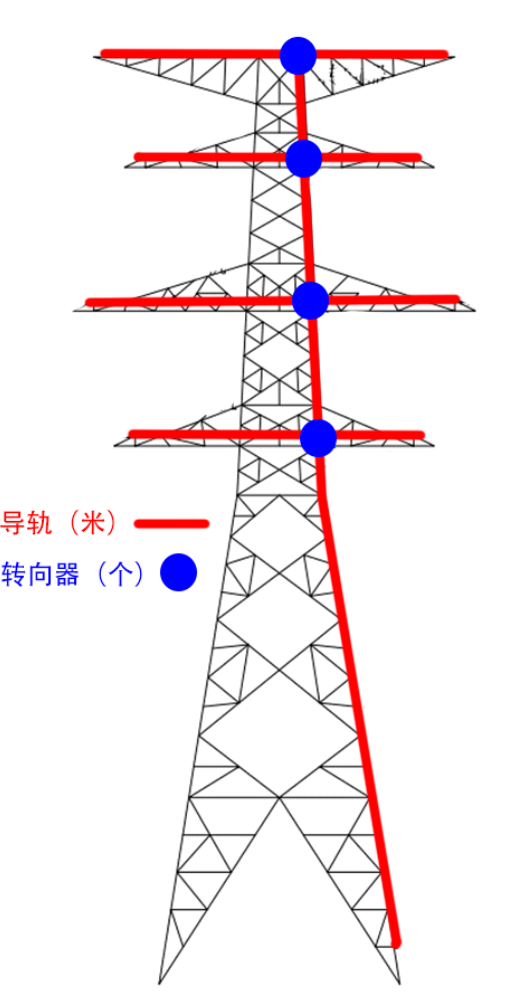

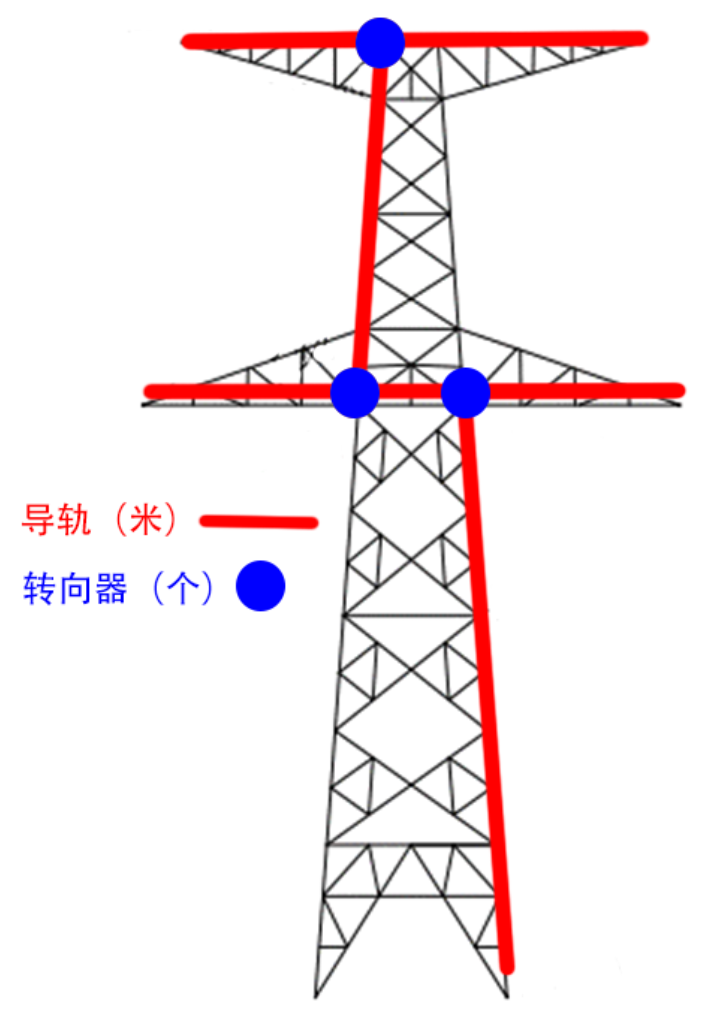

★ 导轨长度主要根据 呼高+横担长度（塔头）

★ 转向器和塔头形状有关，

有大的转向就需要配置转向器。

★ 防坠器由登塔人员携带，

一般多基铁塔配置1个转向器即可。

例如下列几种塔型可参考下图配置：

▲ 干字型塔

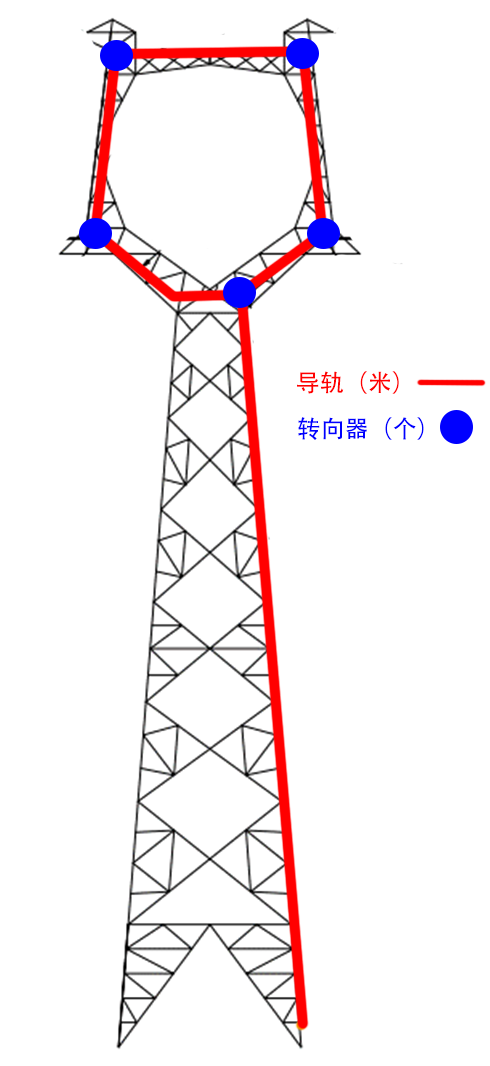

▲ 猫头塔

▲ 多回路塔
