天威建达带您了解 架空输电线路基本知识--金具

架空输电线路上采用的金具，主要用于支持、固定和接续导、地线，将绝缘子连接成串，也用于保护导线和绝缘体。

架空输电线路的的电力金具一般为铁制、铝制或铝合金制的金属附件。它具有足够的机械强度和组装以及运行的灵活性。

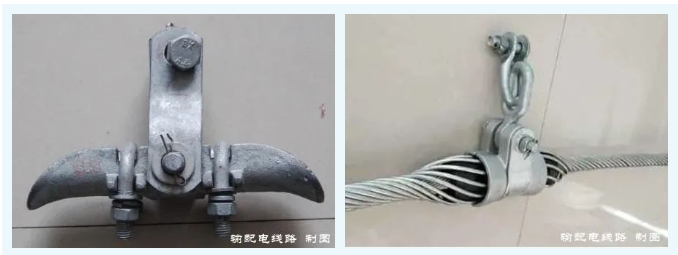

按金具结构性能、安装方法和使用范围划分，大致可以分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、拉线金具。

（1）悬垂线夹

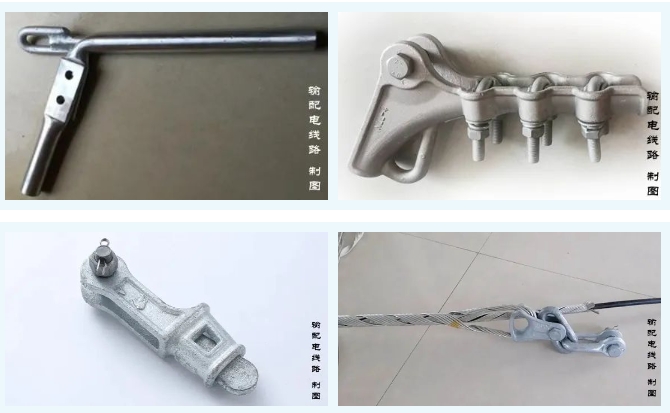

耐张线夹按结构和安装条件的不同，大致上可分为压缩型、螺栓型、楔型和预绞式耐张线夹。

（3）连接金具

根据其使用条件和结构特点，连接金具可分为球-窝系列连接金具、环-链系列连接金具、板-板系列连接金具。

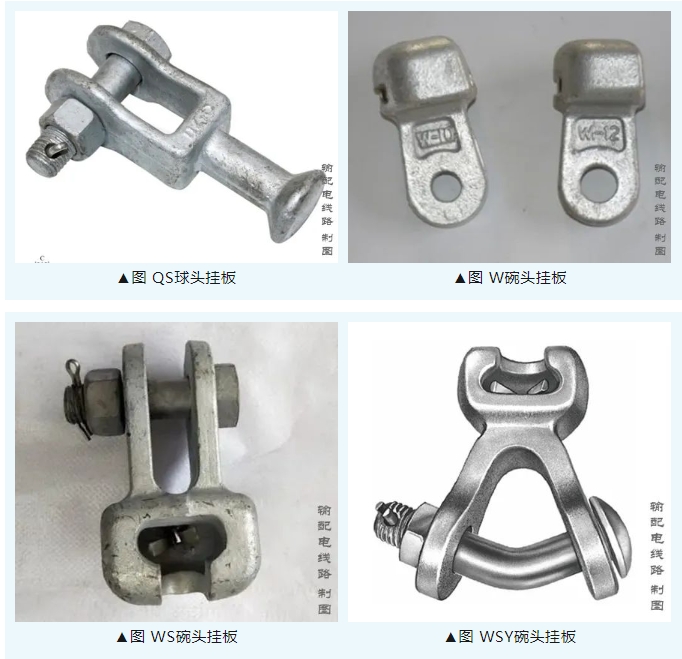

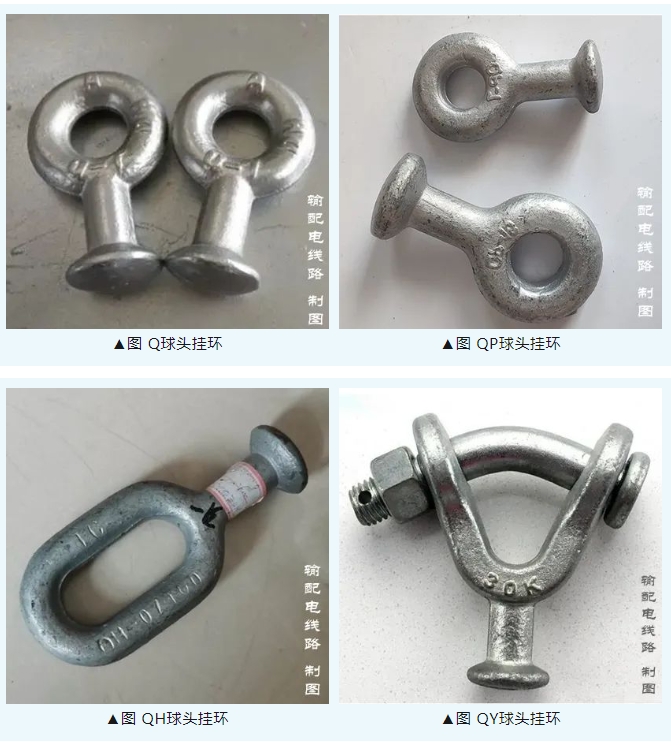

球-窝系列连接金具包括球头挂环（Q型、QP型、QY型、QH型球头挂环、QS型球头挂板）和碗头挂板（W型、WS型、WG型、WSY型）等。

环-链系列连接金具是通用金具，它采用环与环相连的结构，属于线-线接触金具。它结构简单，受力条件好，转动灵活，不受方向的限制，转动角度比球窝型大得多。

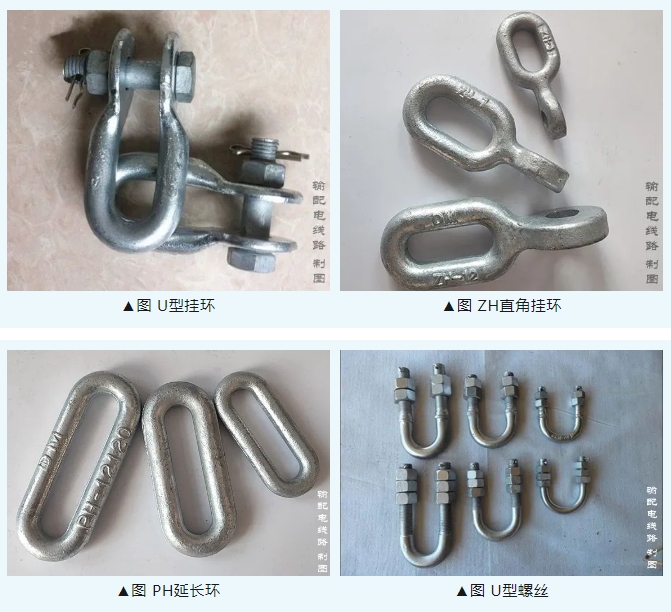

环-链系列连接金具包括U型挂环、直角环、延长环、U型螺丝及延长拉杆等。

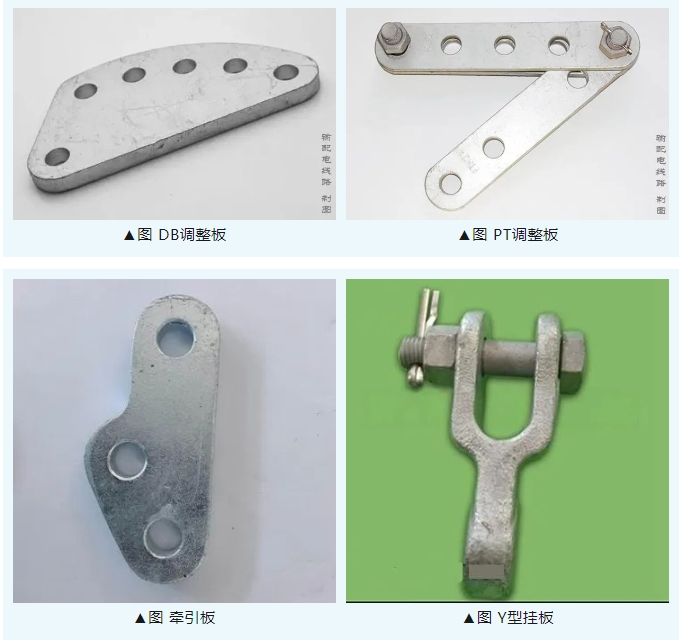

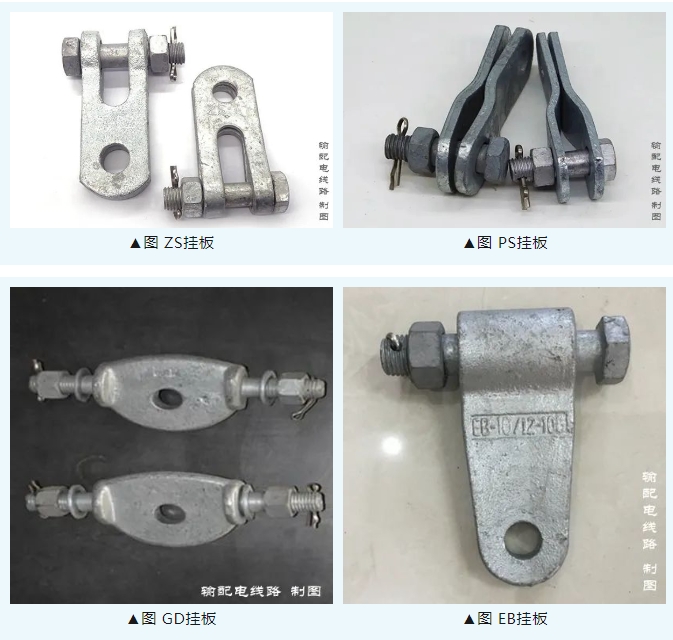

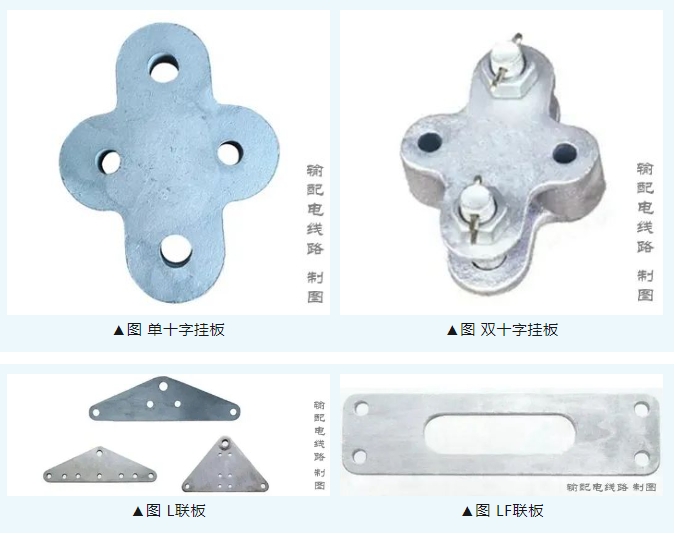

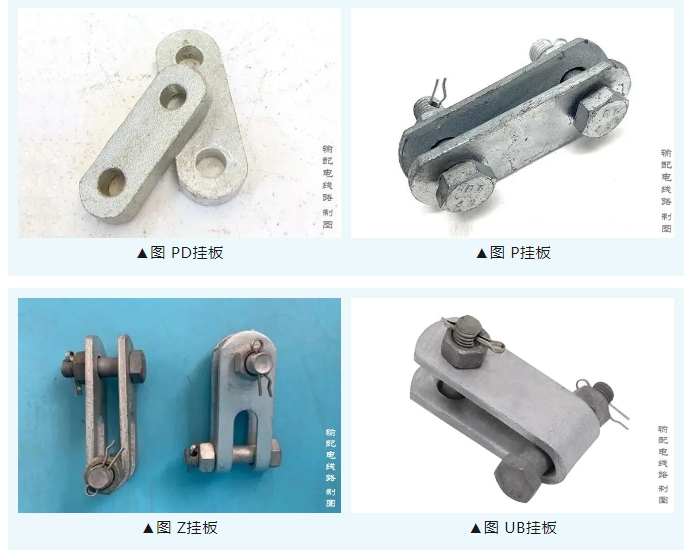

板-板系列连接金具也是通用金具，它的连接必须借助于螺栓或销钉才能实现。它结构简单。对盘形悬式绝缘子使用的板-板系列连接金具是双腿槽型与单腿扁脚的结构。对槽型绝缘子使用的板－板系列连接金具的扁脚中心至底边尺寸不应大于22mm。

 （4）接续金具

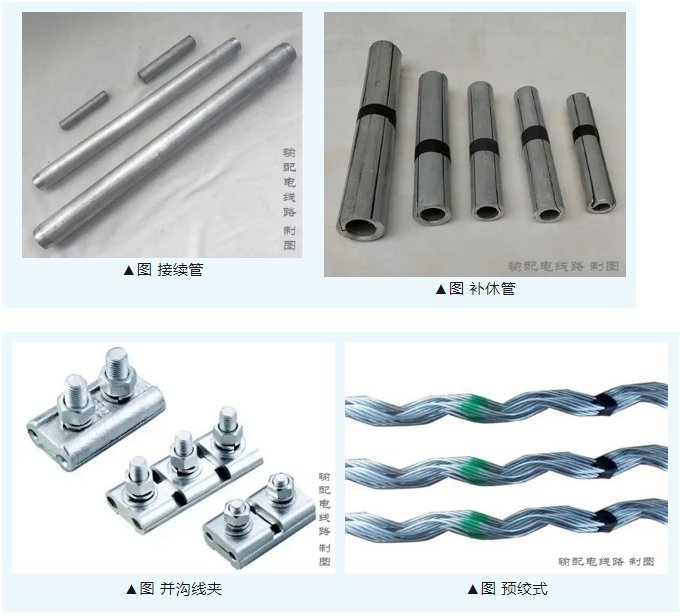

导线的连接方法主要有钳接和压接，当导线截面小于240mm²时，可以采用钳接管连接，当导线截面大于等于240 mm²时，采用压接管连接，例如用液压或爆压（现基本不用）方法连接，地线均采用压接法连接。

（5）防护金具

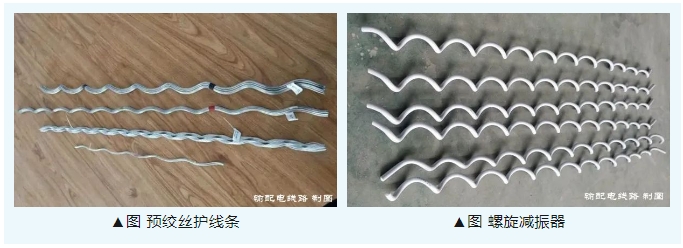

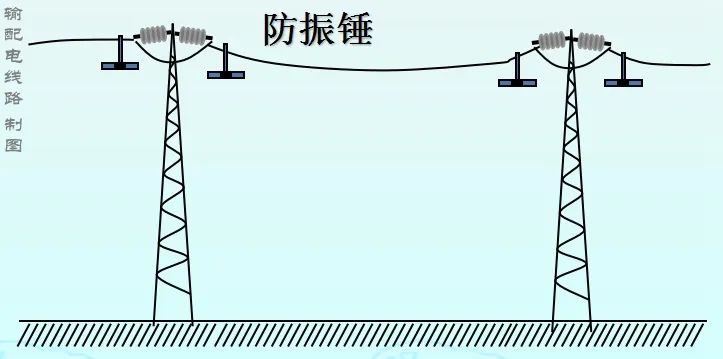

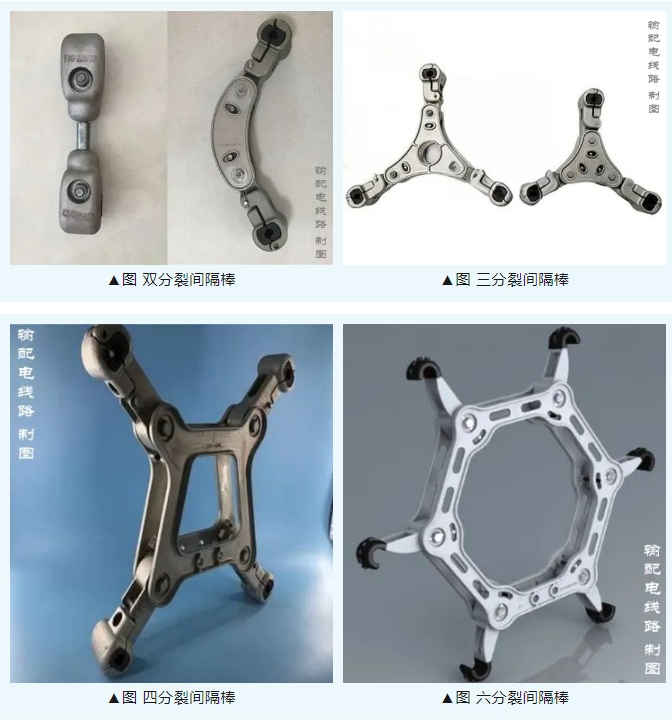

用于对导线、地线、各类电气装置或金具本身，起到电气性能保护作用的金具属于电气防护金具，起到机械性能保护作用的金具属于机械防护金具，电气防护金具与机械防护金具简称防护金具。

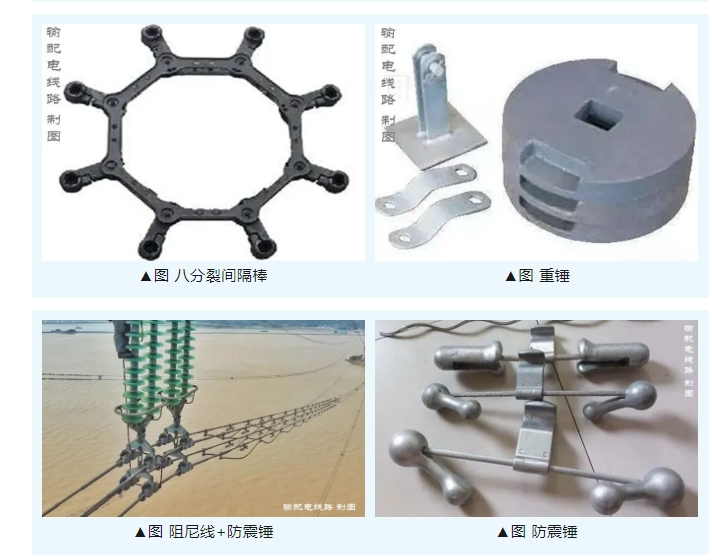

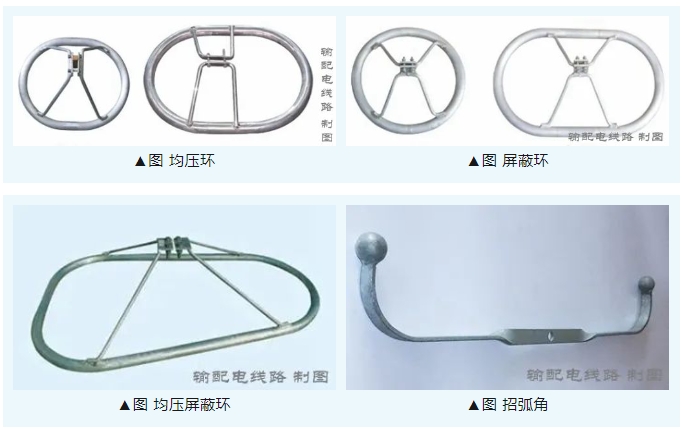

电气防护金具有绝缘子串用的均压环，防止金具产生电晕的屏蔽环及均压和屏蔽组成整体的均压屏蔽环以及为保护绝缘子免遭沿面闪络而装的招弧角。

（6）拉线金具

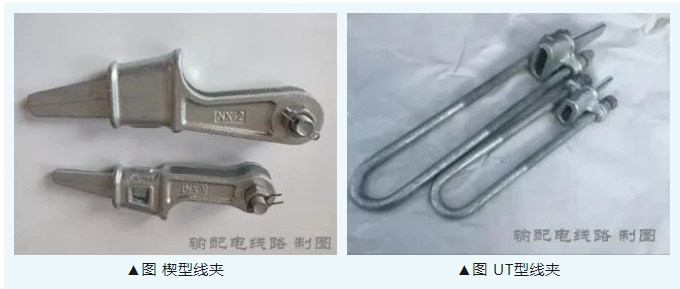

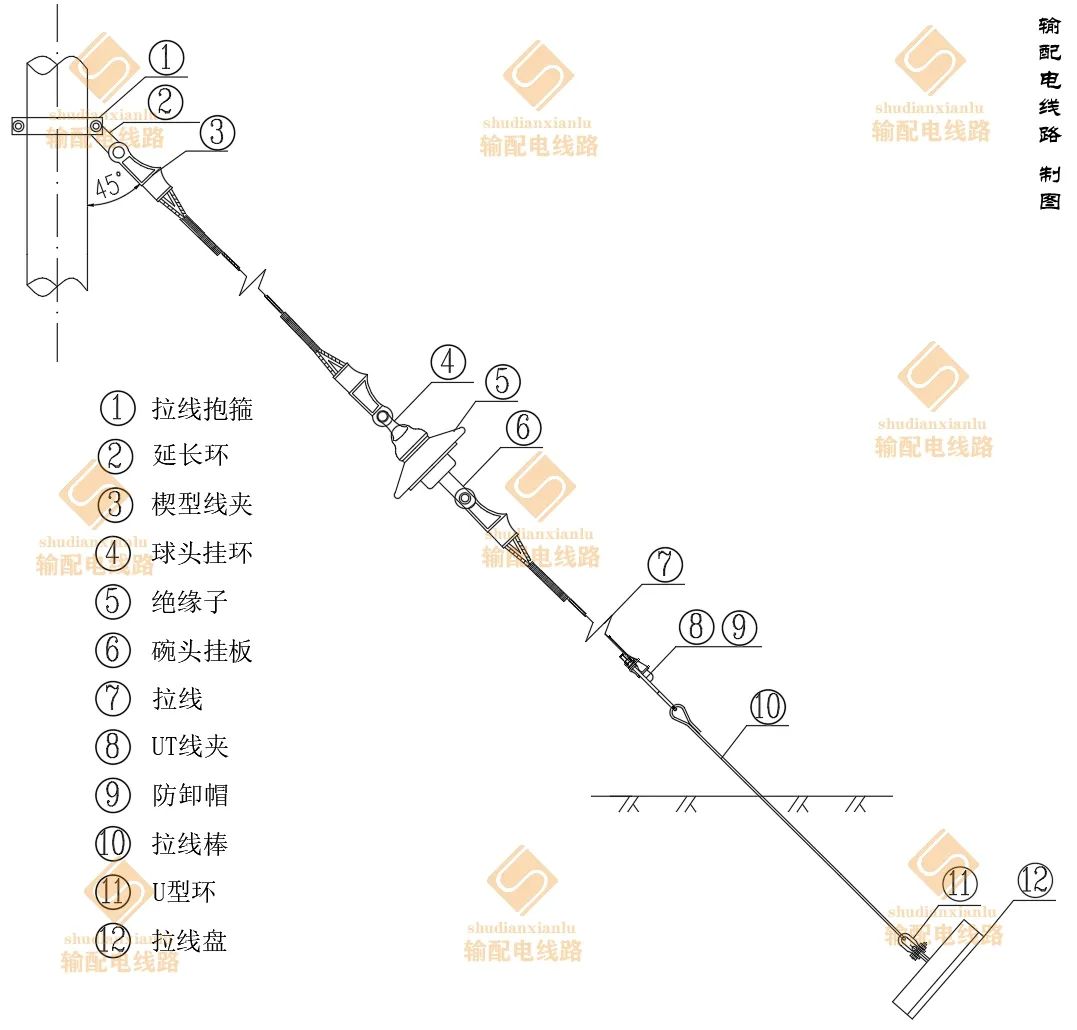

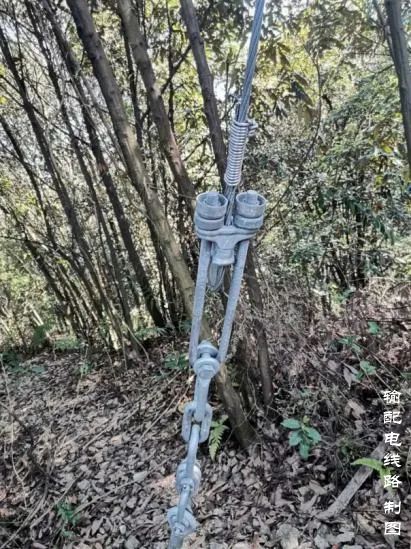

可调式UT型线夹，利用该线夹可调节拉线的松紧；楔型线夹的楔子可以与线夹本体固定拉线。

本文主要根据 由 三峡大学  唐波 教授 、孟遂民  教授 主要 编著的《架空输电线路设计》（第三版） 编写，照片主要来自工程照片，各群友分享，部分图片来源网络，图片版权归属原作者，如有侵权请联系我们，我们将及时删除。欢迎更多的朋友分享您们的工作经历、工作经验、工作想法。本文为原作者个人观点，不代表本公众号赞同其观点和对其真实性负责。
