作者：超级管理员 来源：本站 发布时间：2024-04-24 11:55:18 浏览量：624
1、连接金具

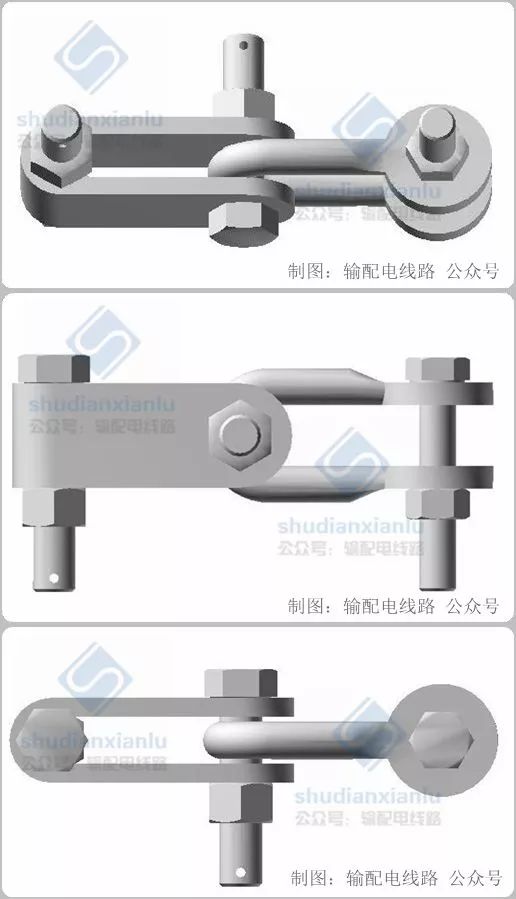

▲ 图 槽型连接三维图（正确）

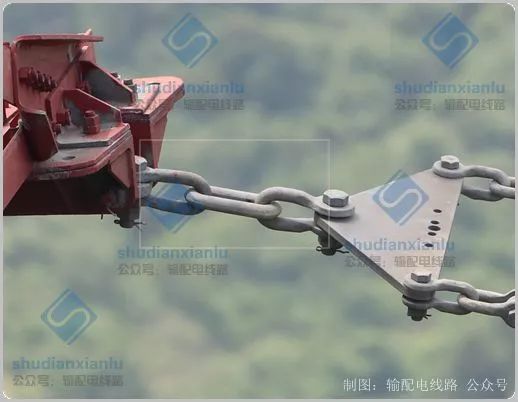

▲ 图 槽型连接实例图（正确）

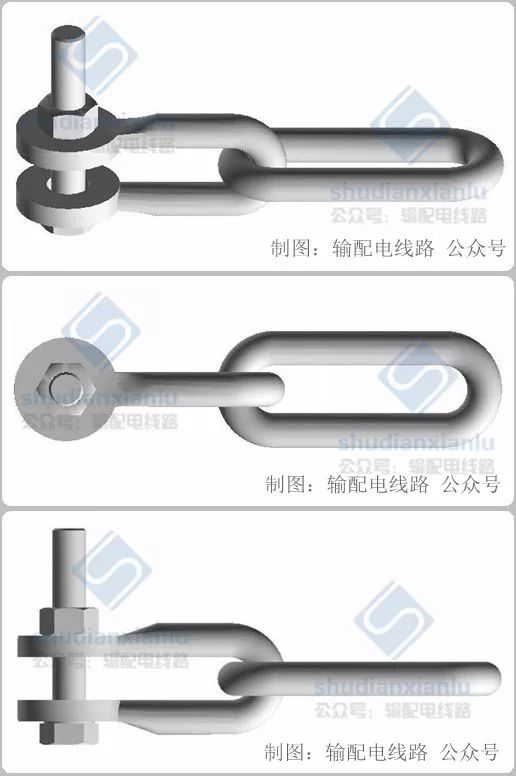

▲ 图 环型连接三维图（正确）
▲ 图 环型连接实例图（正确）

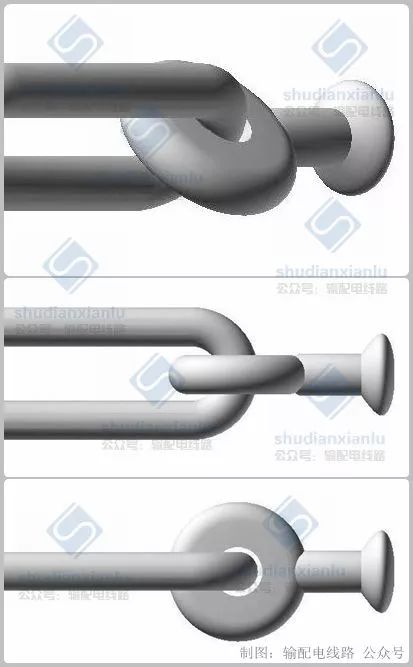

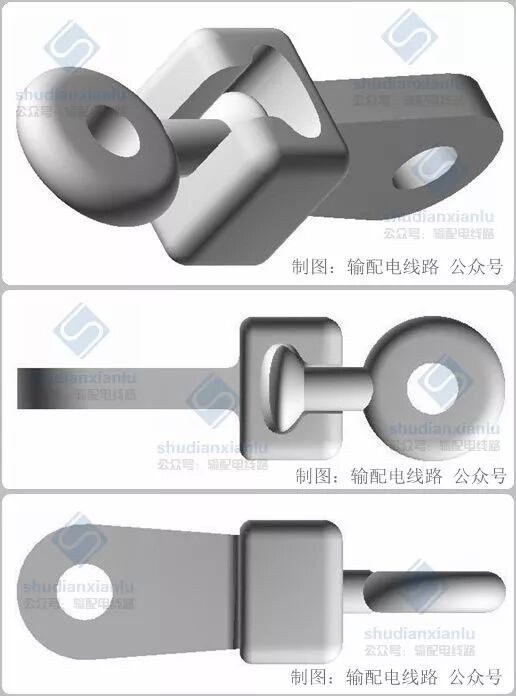

▲ 图 球窝连接三维图（正确）

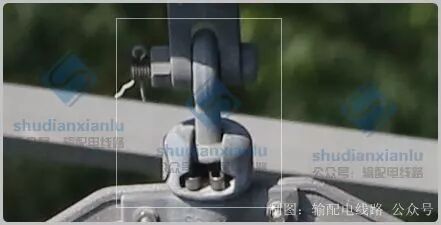

▲ 图 球窝连接实例图（正确）
▲ 图 板环连接三维图（错误）
▲ 图 板环连接实例图（错误）
▲ 图 孔环连接三维图（错误）

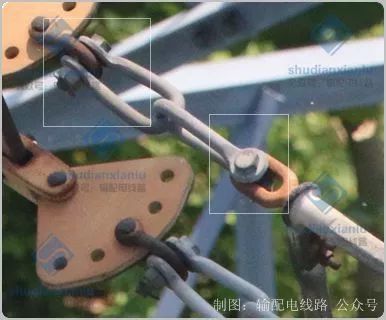

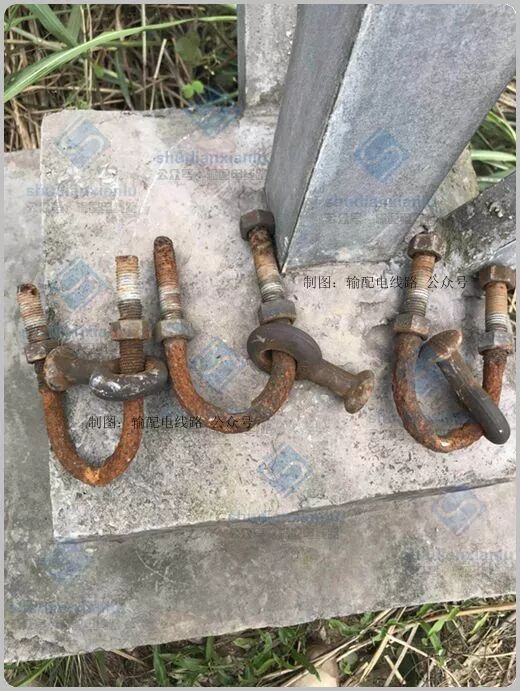

▲ 图 孔环连接实例图（错误）
2、槽型连接金具
板一板系列连接金具，主要包括平行挂板、直角挂板、U形挂板、联板、牵引板、调整板、十字挂板、联板支撑等。板一板系列连接金具多数采用中厚钢板以冲压、剪割工艺制成，一般情况下不宜采用铸造加工工艺。下面分享部分国内常用的槽型连接金具三维效果示意图。

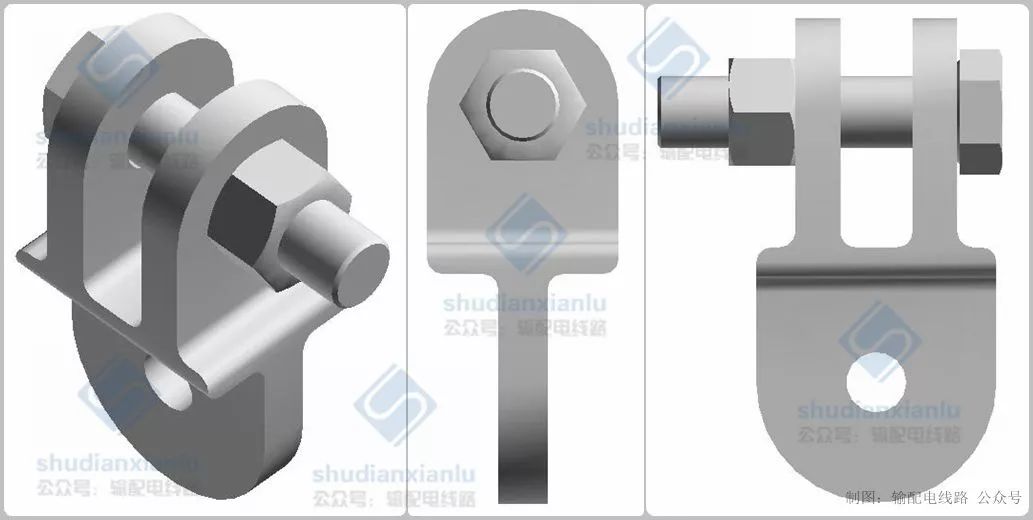

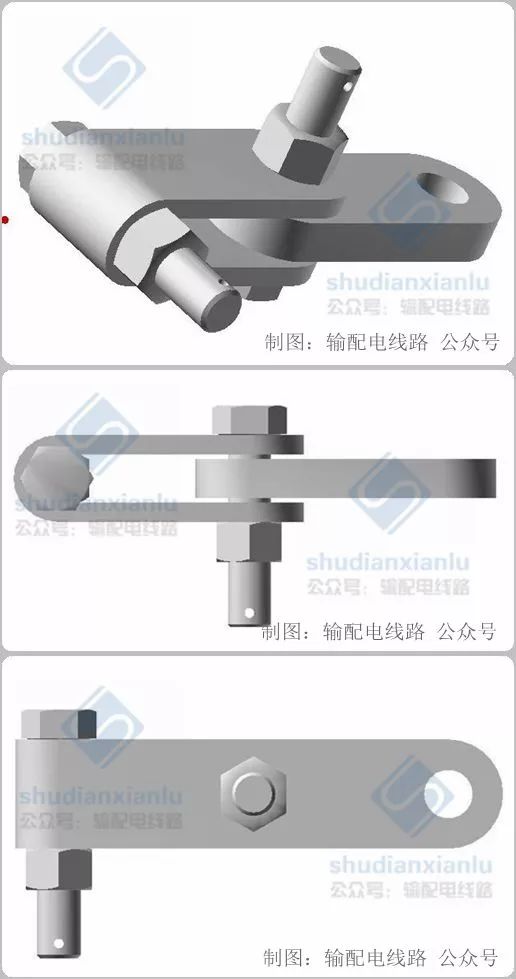

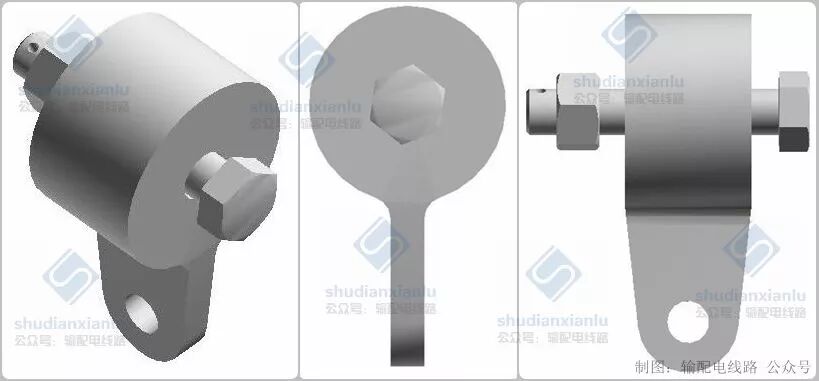

▲ 图 EB 耳轴挂板
▲ 图 ZBS 挂板

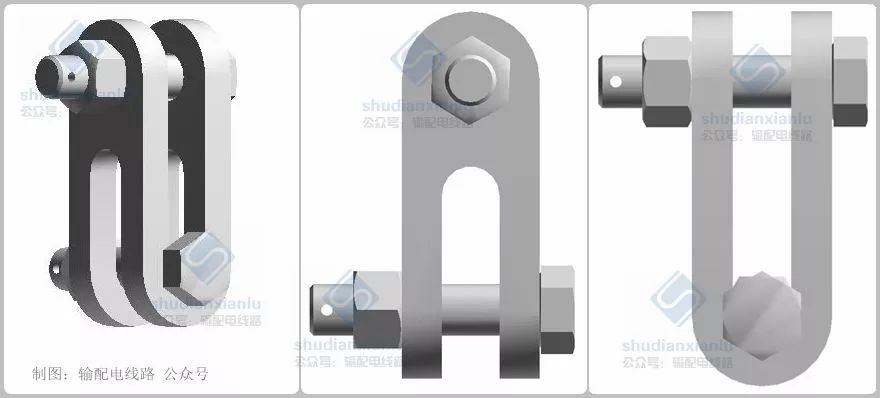

▲ 图 UB 挂板

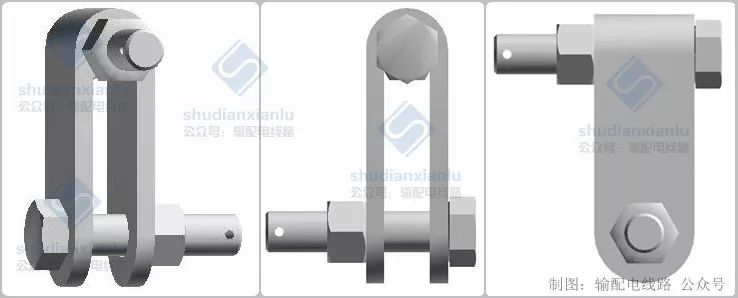

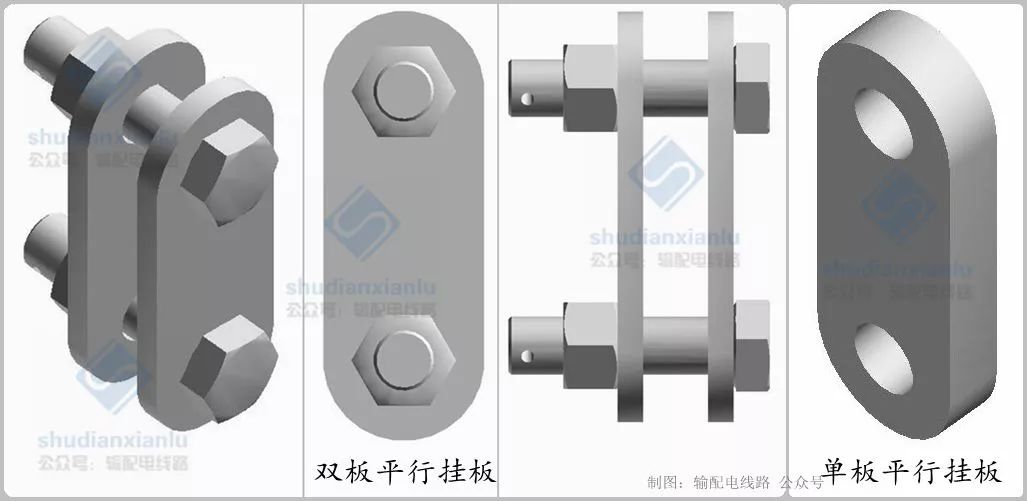

▲ 图 平行挂板

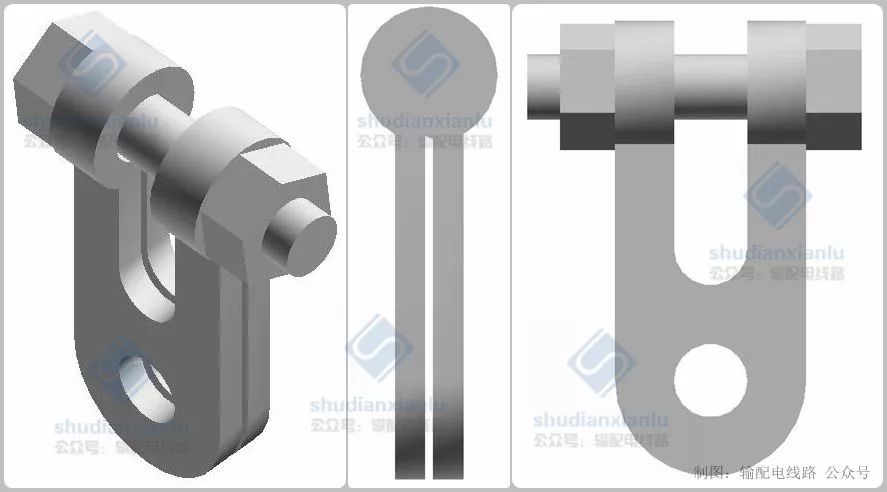

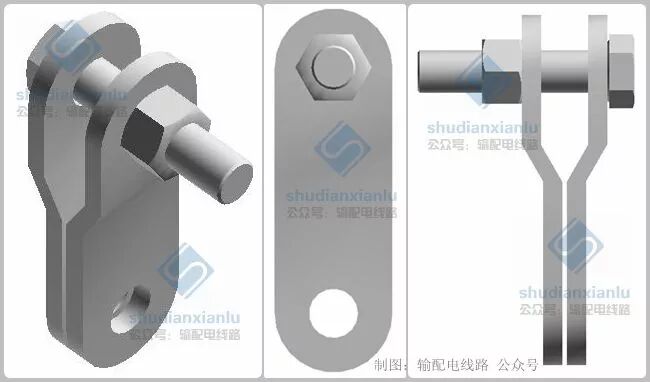

▲ 图 PS挂板

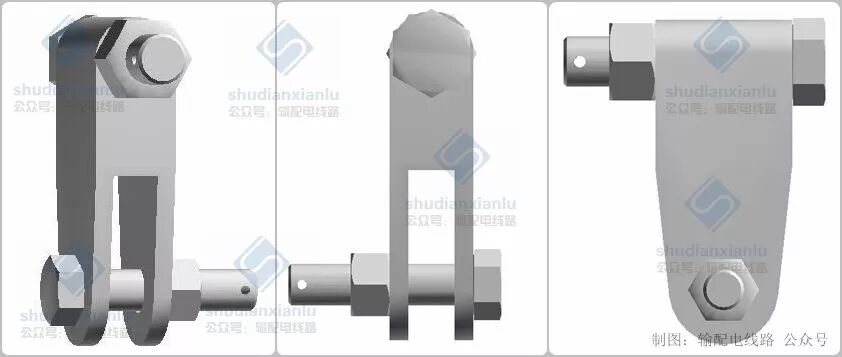

▲ 图 ZS型挂板
▲ 图 Z型挂板
▲ 图 ZDB型挂板

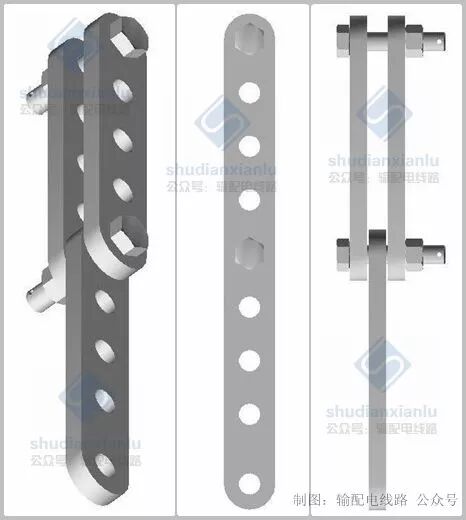

▲ 图 PT调整板
▲ 图 DB调整板

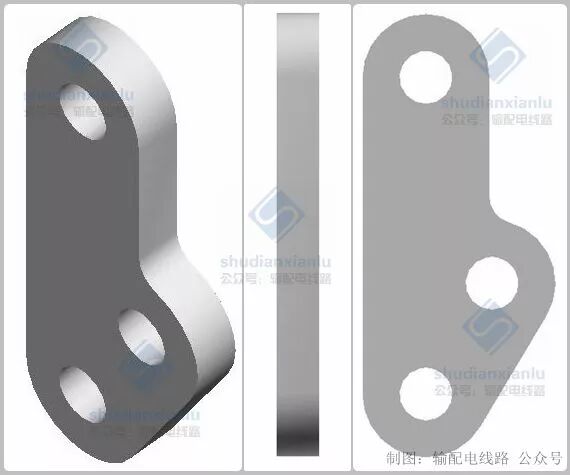

▲ 图 牵引板

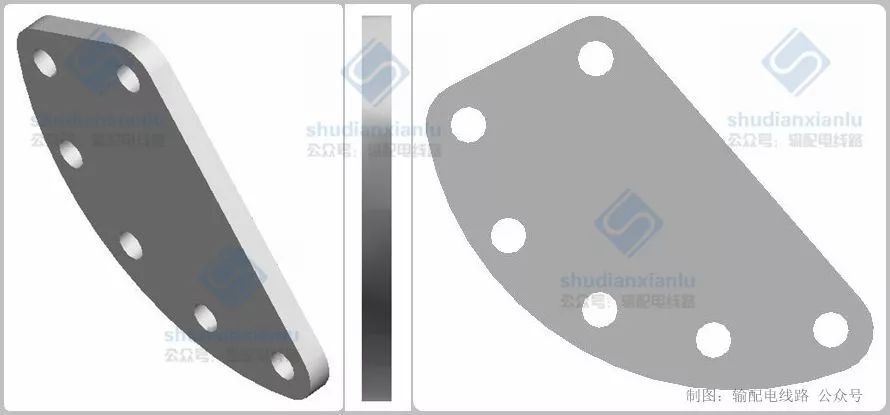

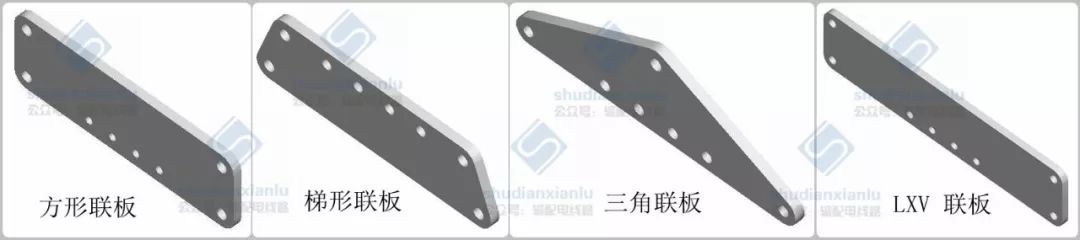

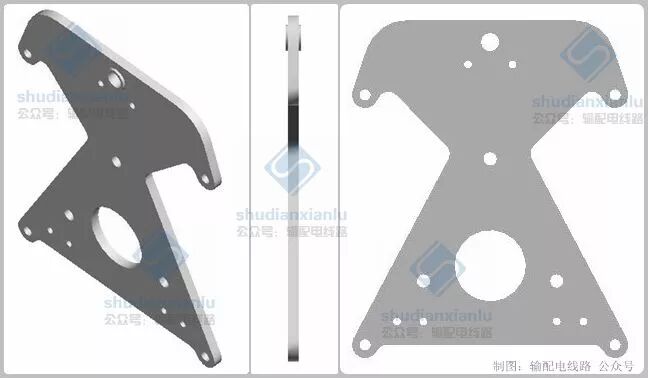

▲ 图 三角联板
▲ 图 LX联板
3、环型连接金具
环-链连接金具包括U型挂环、直角环、延长环及U型螺丝等。下面分享部分国内常用的环型连接金具三维效果示意图。

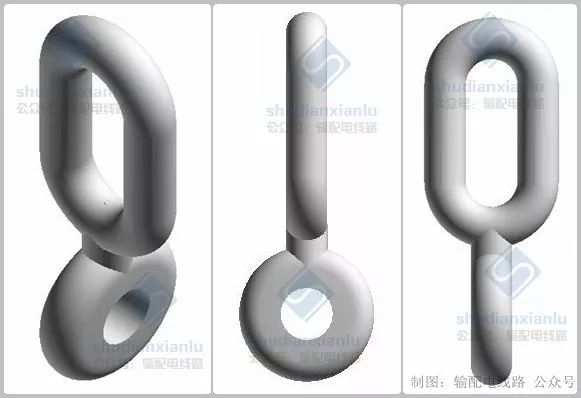

▲ 图 U型挂环

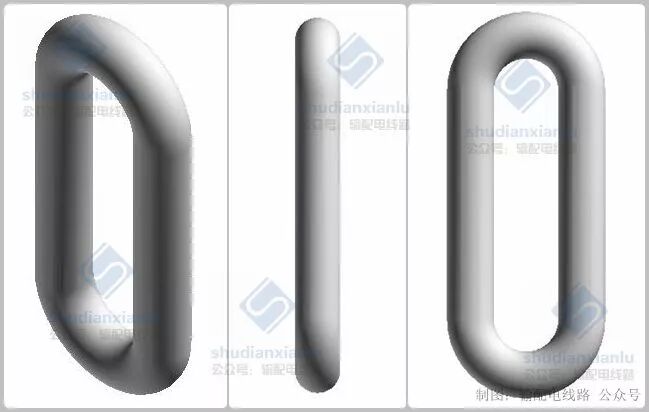

▲ 图 PH延长环

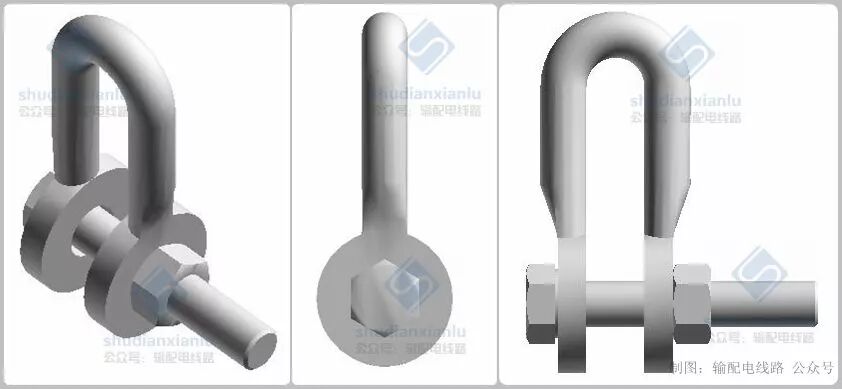

▲ 图 ZH直角挂环

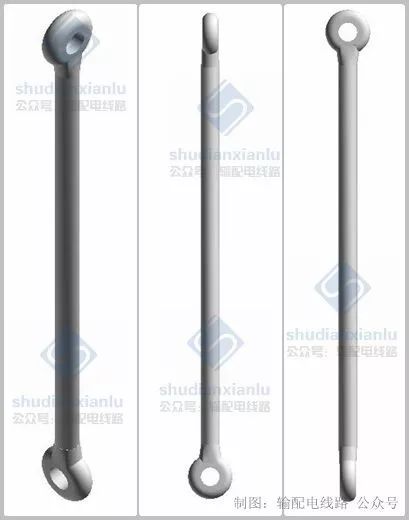

▲ 图 YL延长拉杆
▲ 图 U型螺丝
4、球窝连接金具
球窝系列连接金具是专用金具，是根据与绝缘子连接的结构特点设计出来的，用于直接与绝缘子相连接。优点是没有方向性，挠性大，可转动装卸均方便，有利于带电作业。球—窝系列连接金具的窝配有锁紧销。
球—窝系列连接金具包括球头挂环（Q型、QP型、QC型、QS型、QH型球头挂环）和碗头挂板（W型、WS型）等。不是所有的绝缘子都是球—窝连接，槽型绝缘子采用平行挂板、直角挂环等与其相连。下面分享部分国内常用的球窝型连接金具三维效果示意图。

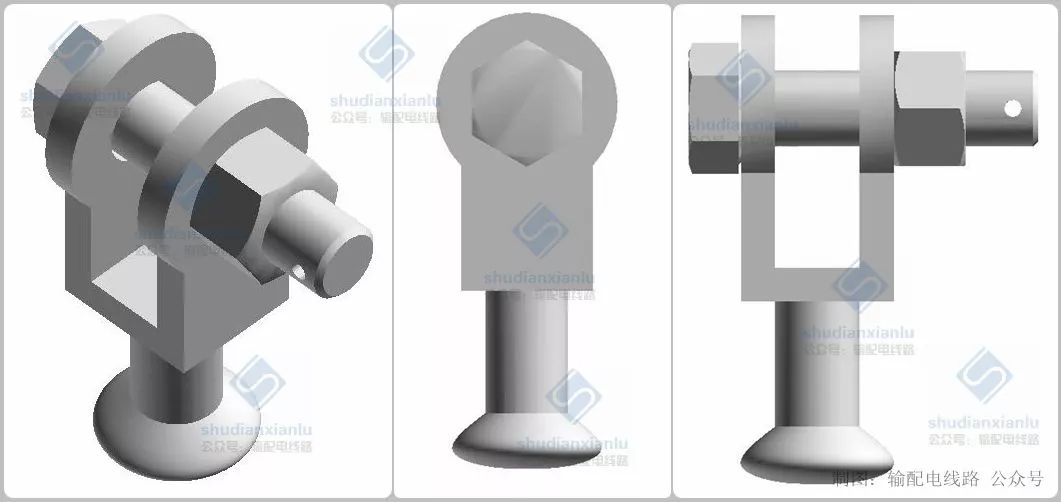

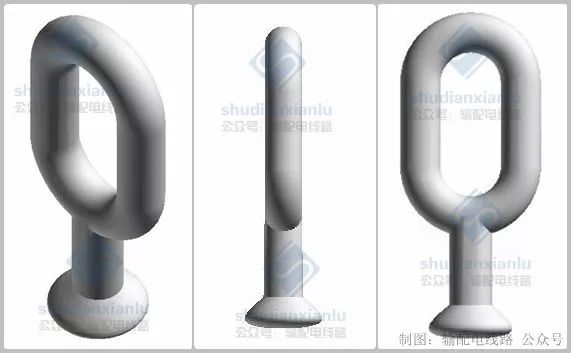

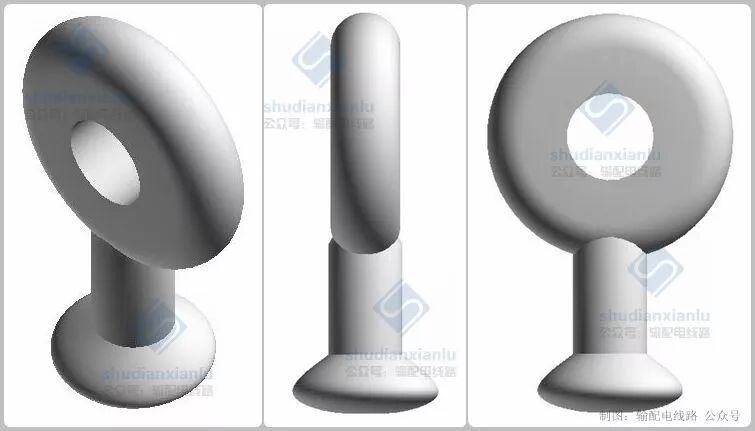

▲ 图 QP球头挂环
▲ 图 QH球头挂环

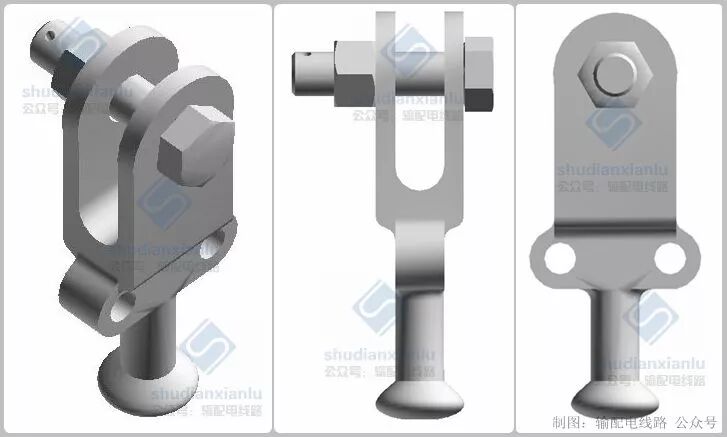

▲ 图 QS球头挂环

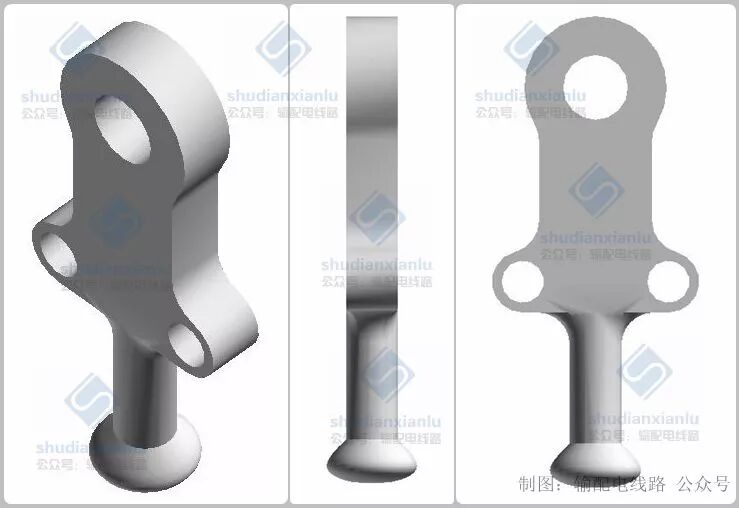

▲ 图 QPJ球头挂环
▲ 图 QSJ球头挂环

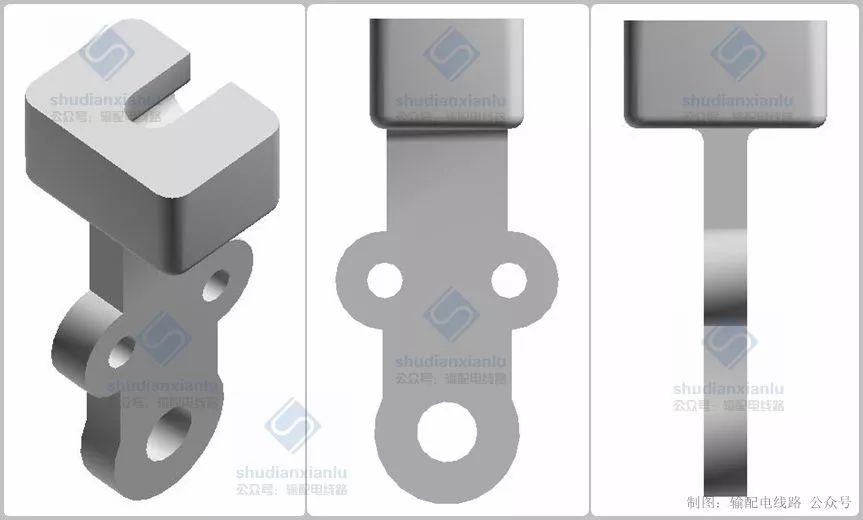

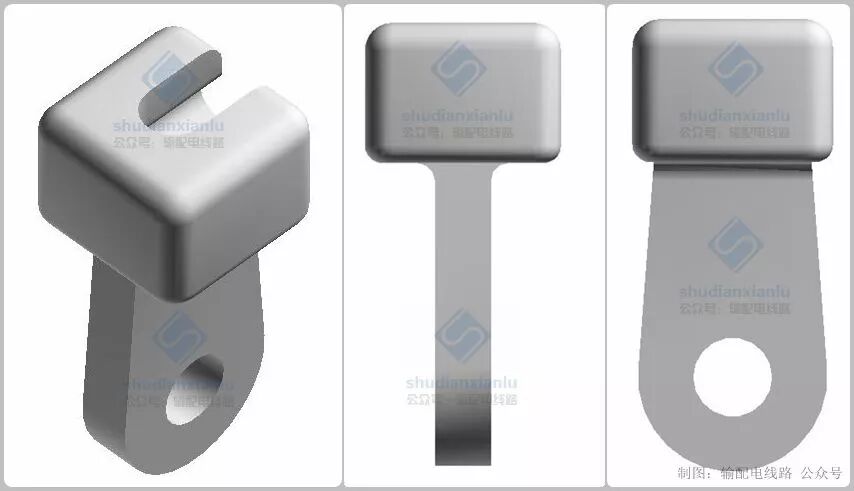

▲ 图 W型碗头挂板
▲ 图 WJ型碗头挂板

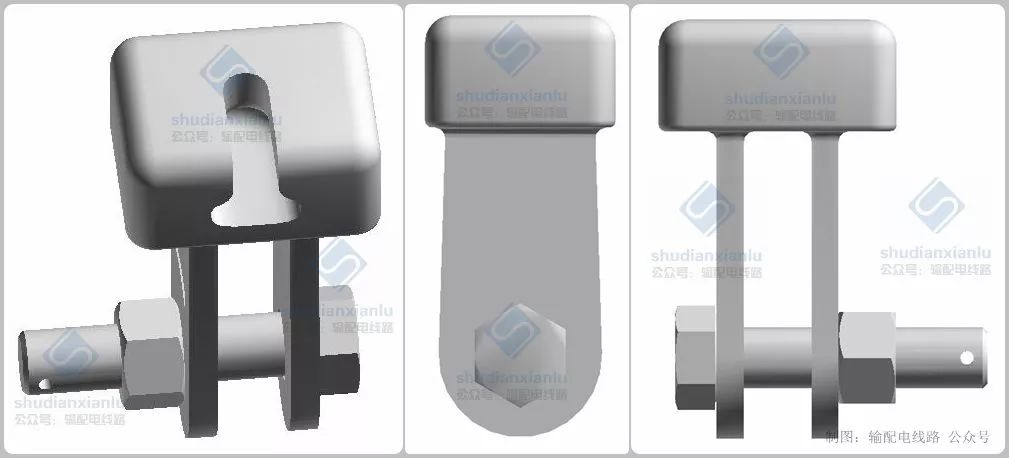

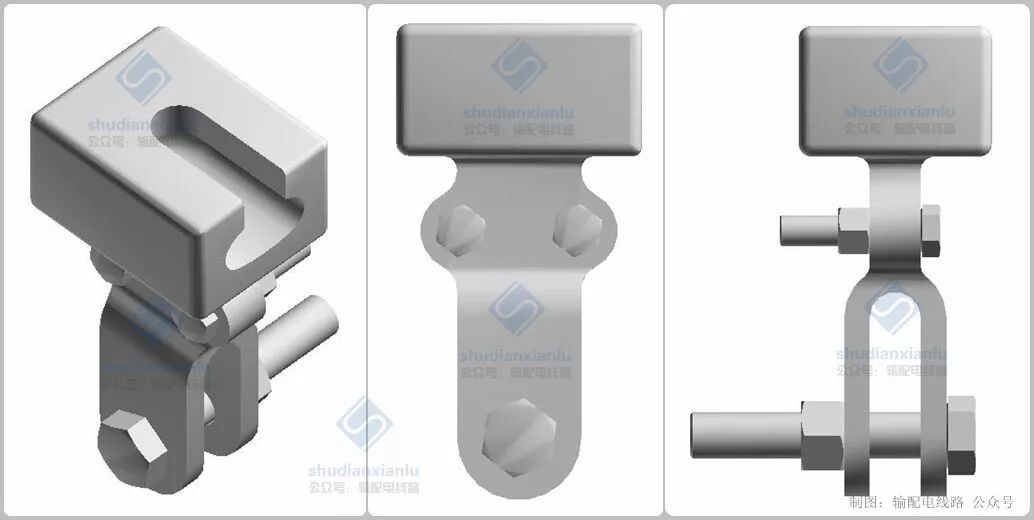

▲ 图 WS型碗头挂板
▲ 图 WSJ型碗头挂板
