电从哪里来？
这从来不是个问题
虽然小伙伴们经常假装自己不知道
但电力杆塔毕竟不会隐身术
不过
你有没有产生过另外一个疑惑
为什么这些电力杆塔
好像每个都不太一样？
.............................................
6月20日
从苏州昆山到吴江的
东吴-笠泽输电线路正式投运
听说这条这条长达将近100公里的线路
可以称得上是输电杆塔的“百科全书”
到底有什么不一样呢？
.............................................
听说呀，前两天苏州运维站输电专业兵分5路
利用一晚上时间对近100公里线路
开展了一次完整的夜间巡视
让我们一睹为快吧！
.............................................
.............................................
什么？晚上太黑看不清楚？
那我们再来看看白天的样子
.............................................

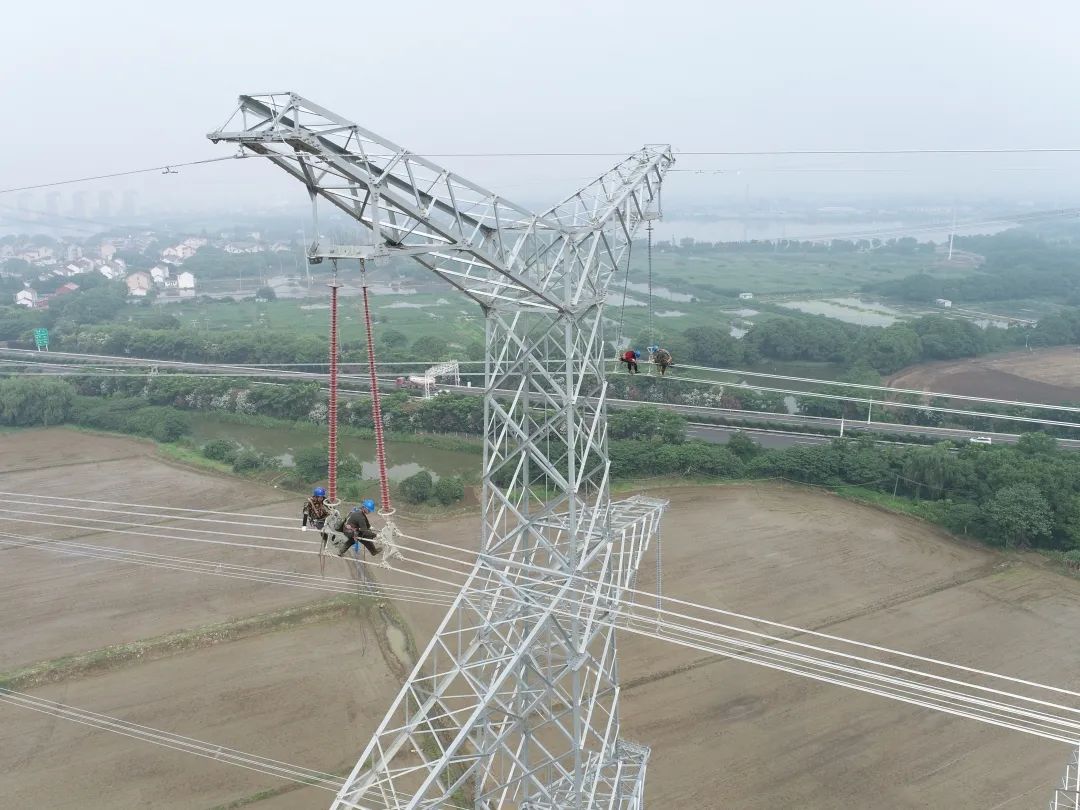

线路验收现场
.............................................
新投运的500千伏东笠/吴笠双线
线路长度达到了96.2千米
最高的杆塔达到了116.8米
这96.2千米都有些什么风景呢？
.............................................
1.农田里的线路

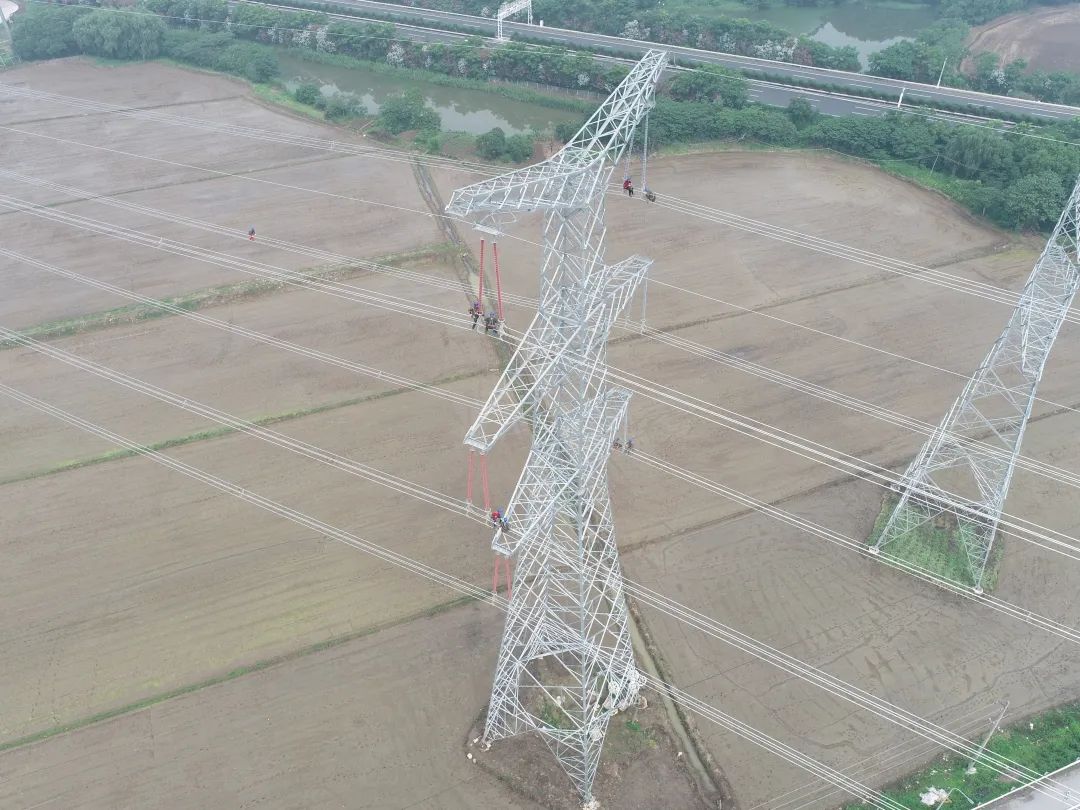

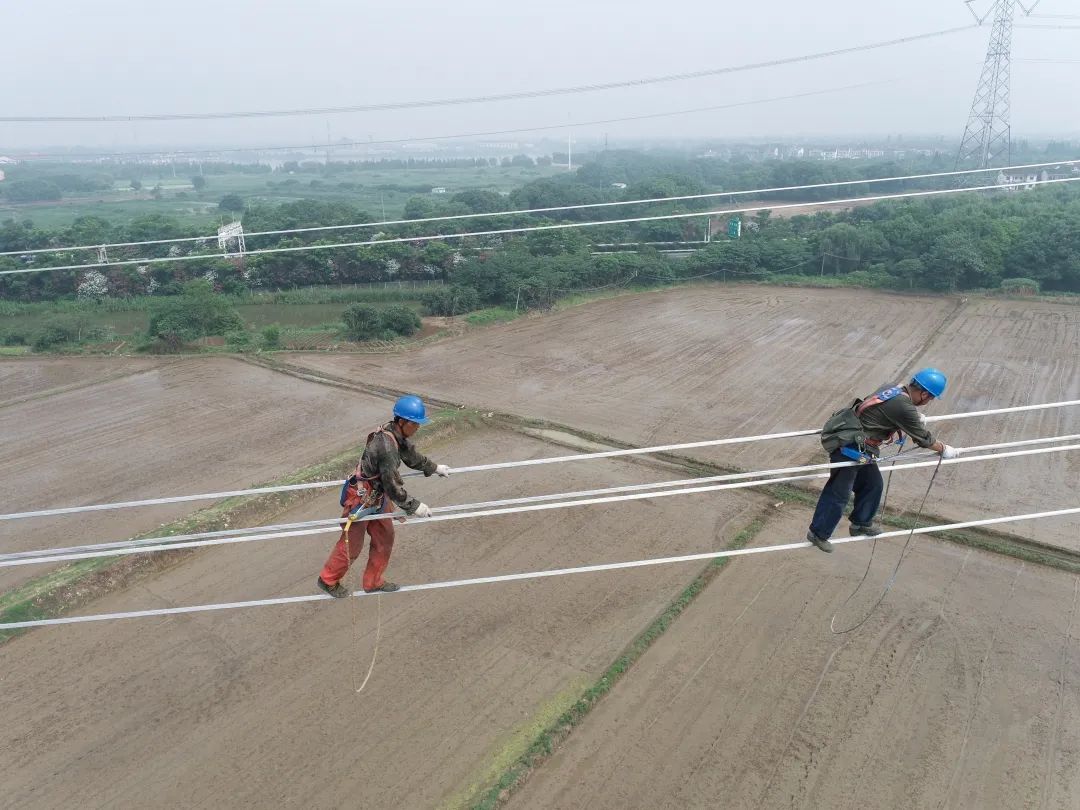

在田野上走线检查现场
..........................................................................................
输电线路中最常见的
就是坐落在农田里
作为江南水乡的苏州
水稻是非常常见的农作物

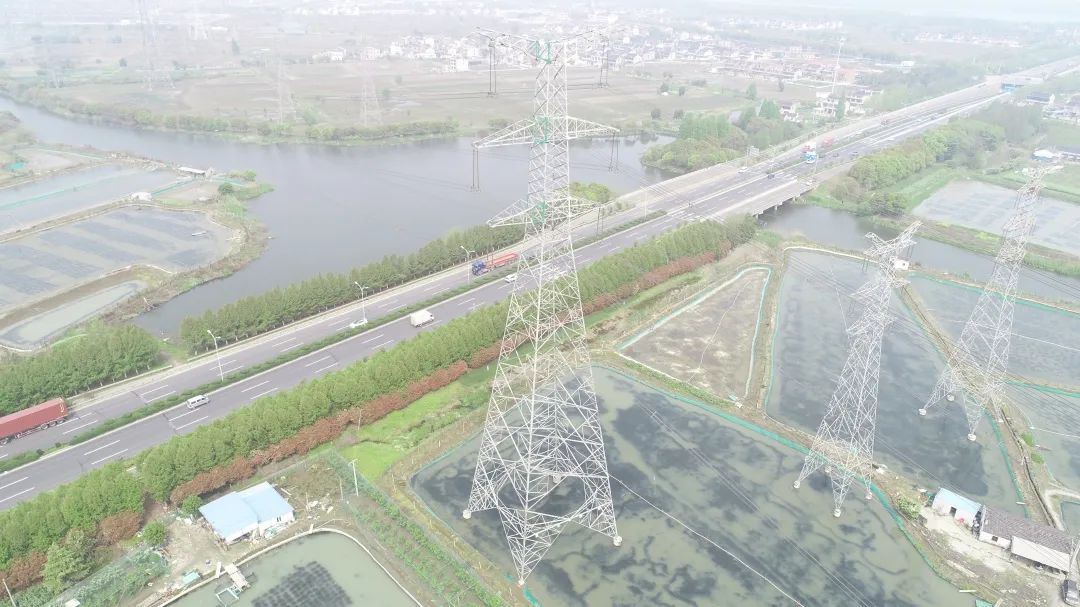

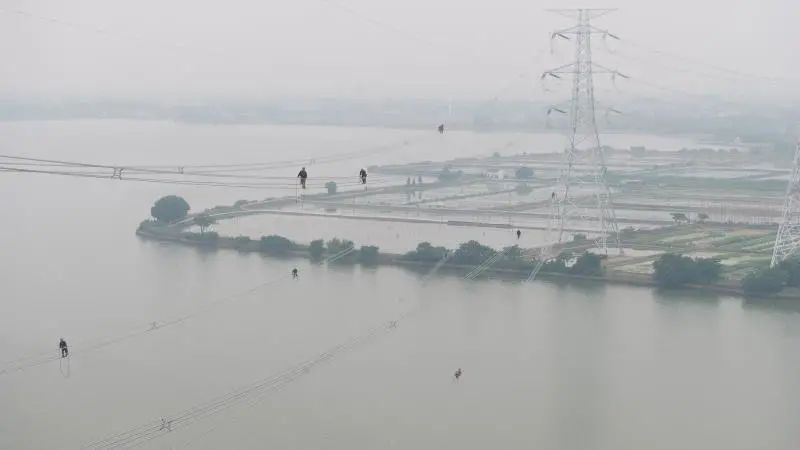

2.水面上的线路

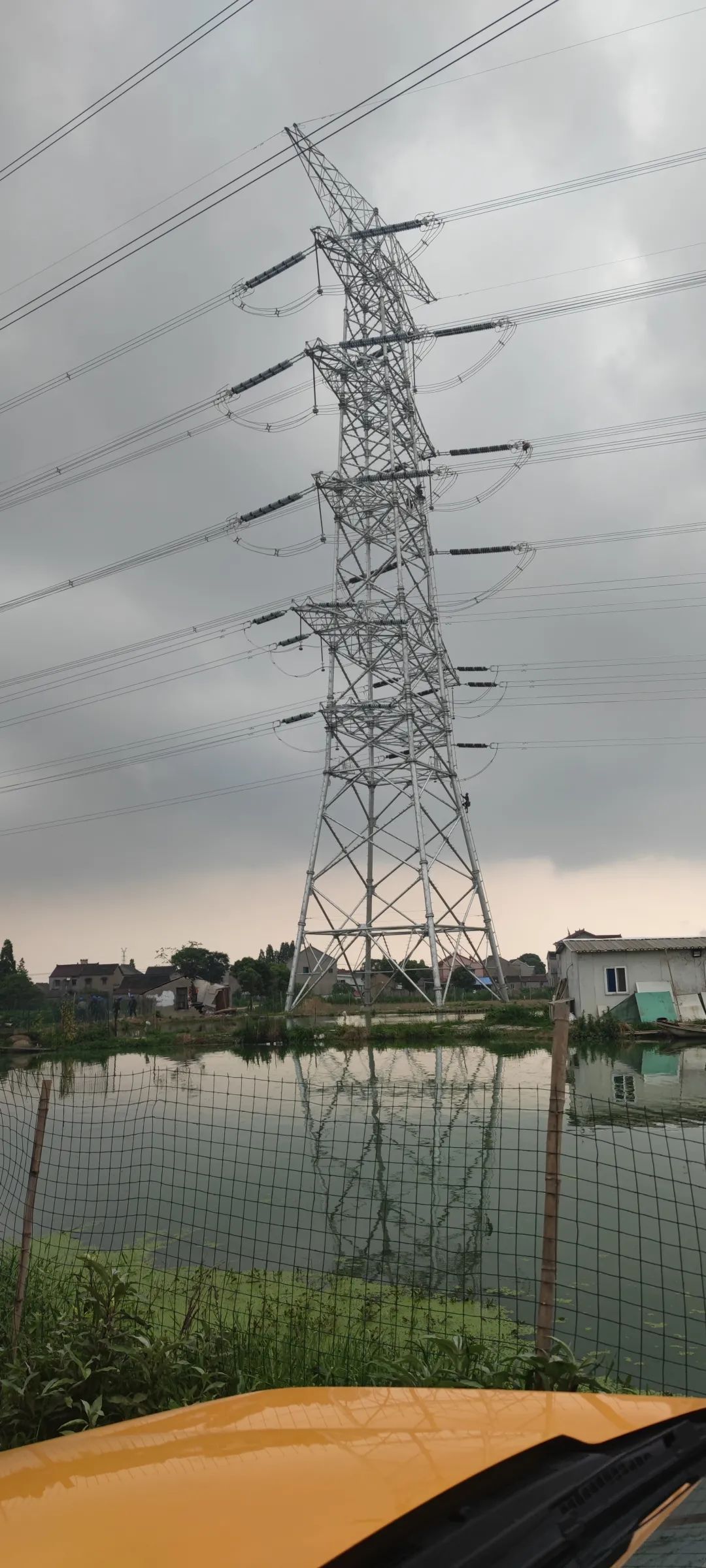

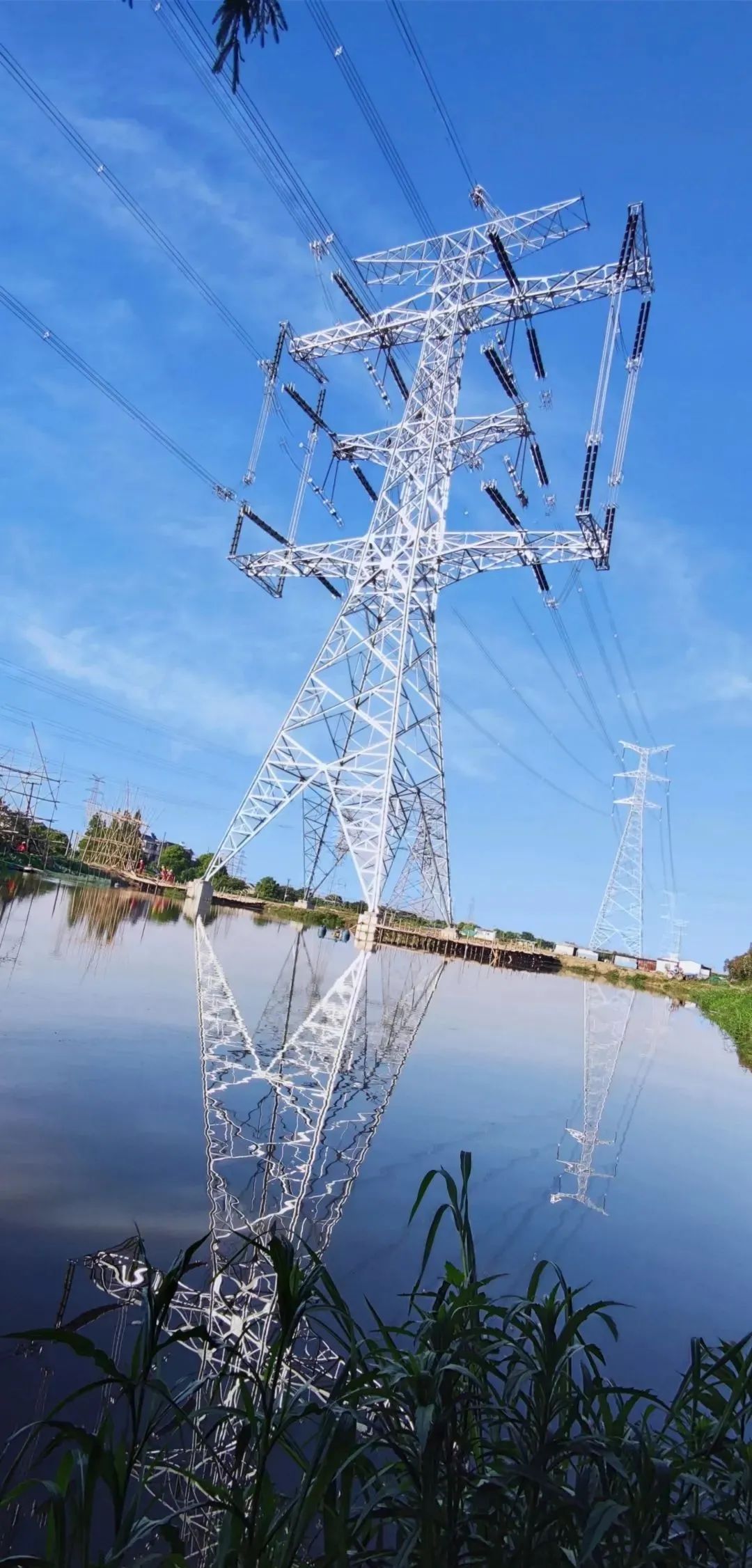

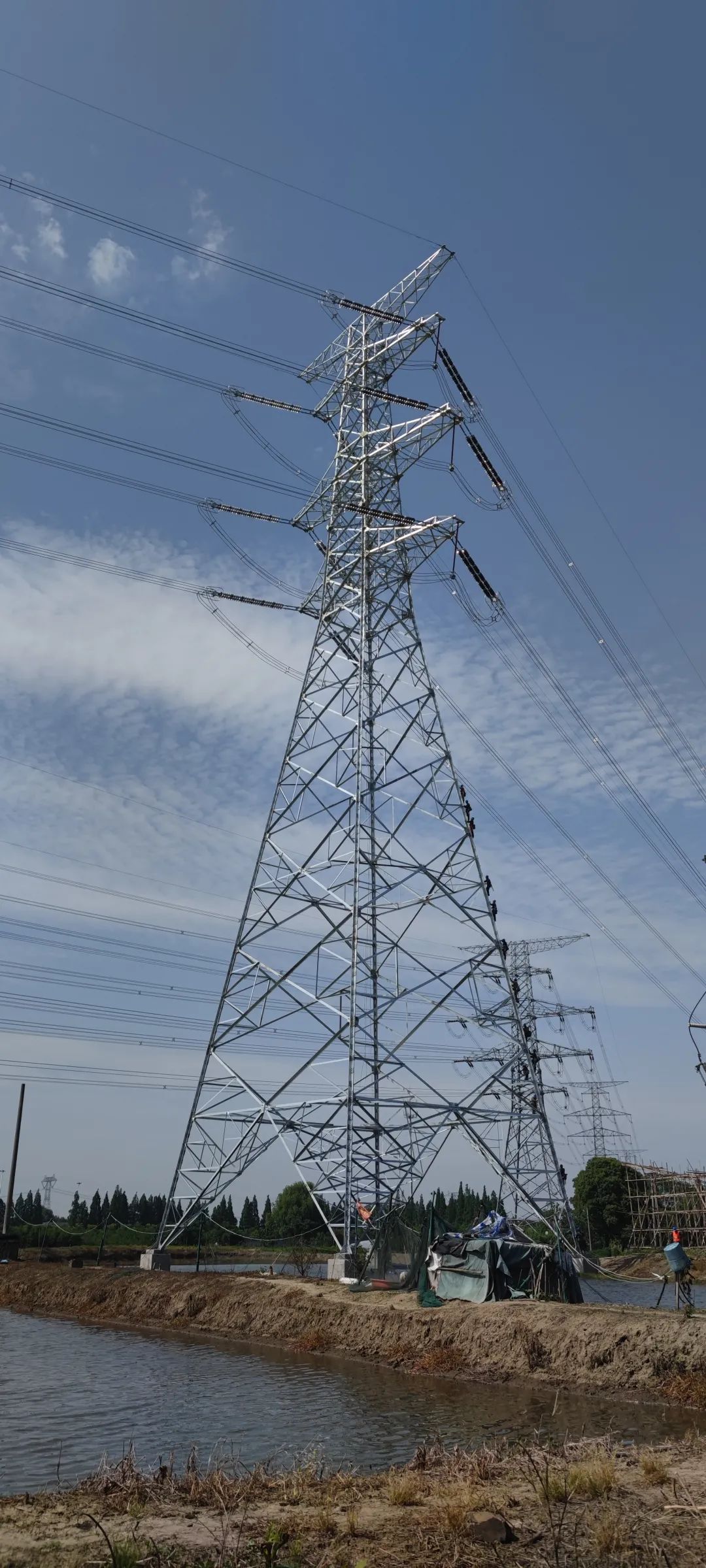

水旁的杆塔
.............................................
跨过了绵延的河流
地下水对塔基微具腐蚀性
需要一定的防腐处理
池塘淤泥的承载力也较差
需要使用灌注桩基础
3.树丛里的线路

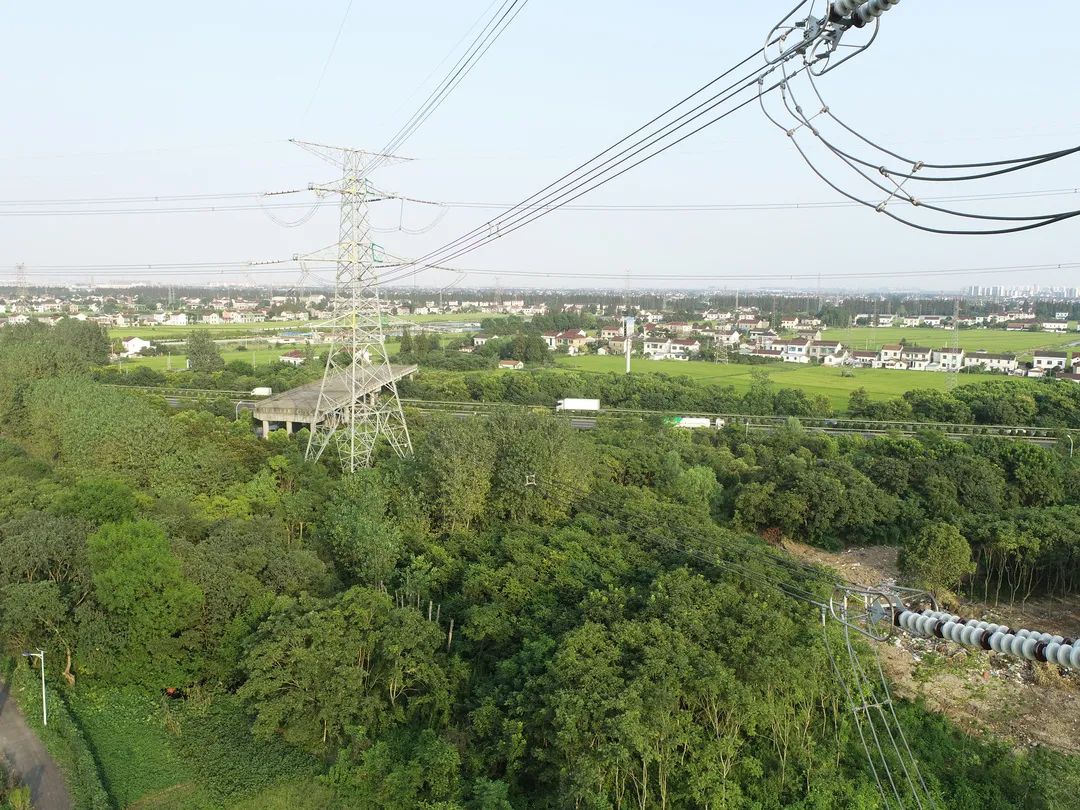

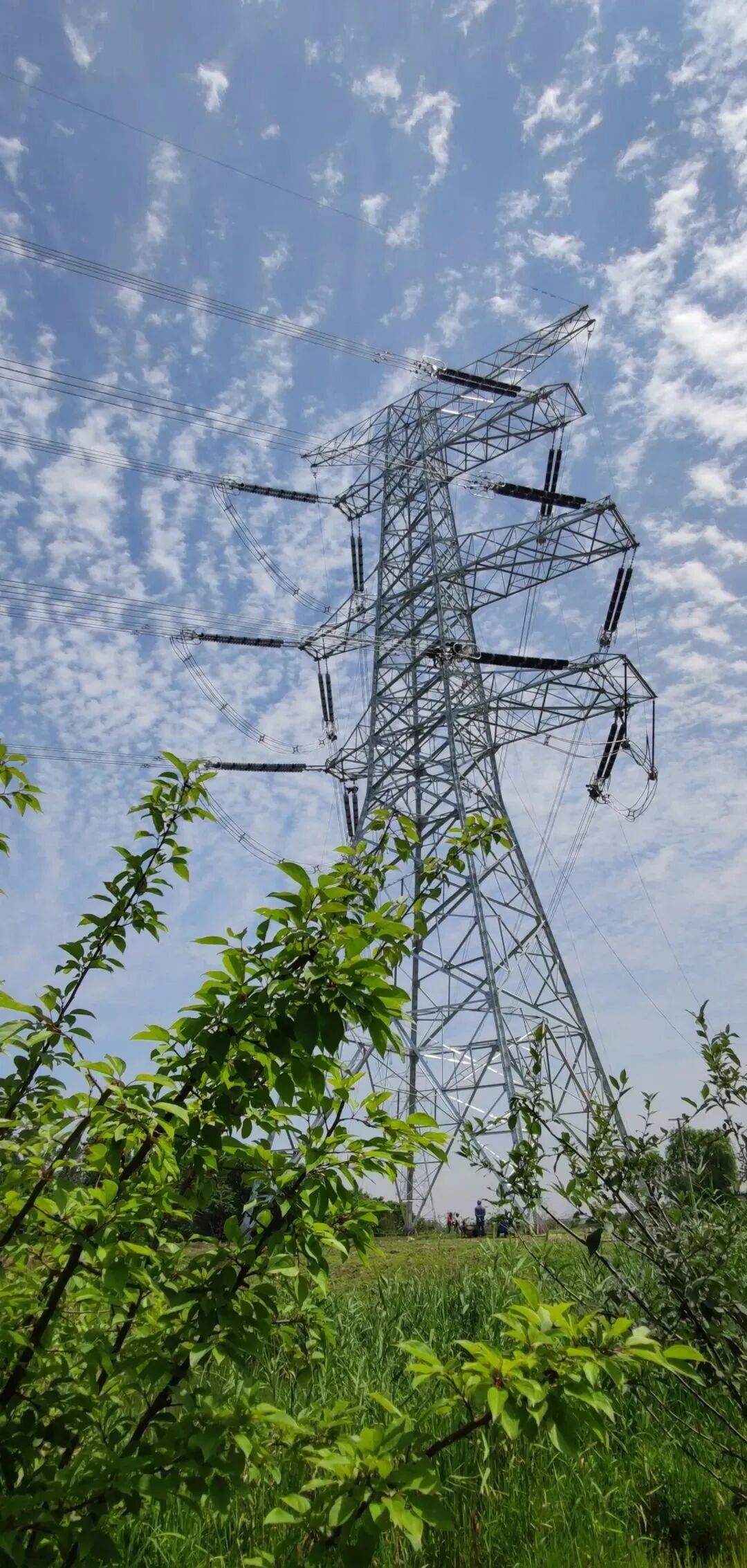

树丛中的杆塔
有时也会穿过茂密的树丛
涉足罕有人烟的林地
不得不说
夏日里野外的蚊虫
也格外有活力
4.线路上的线路

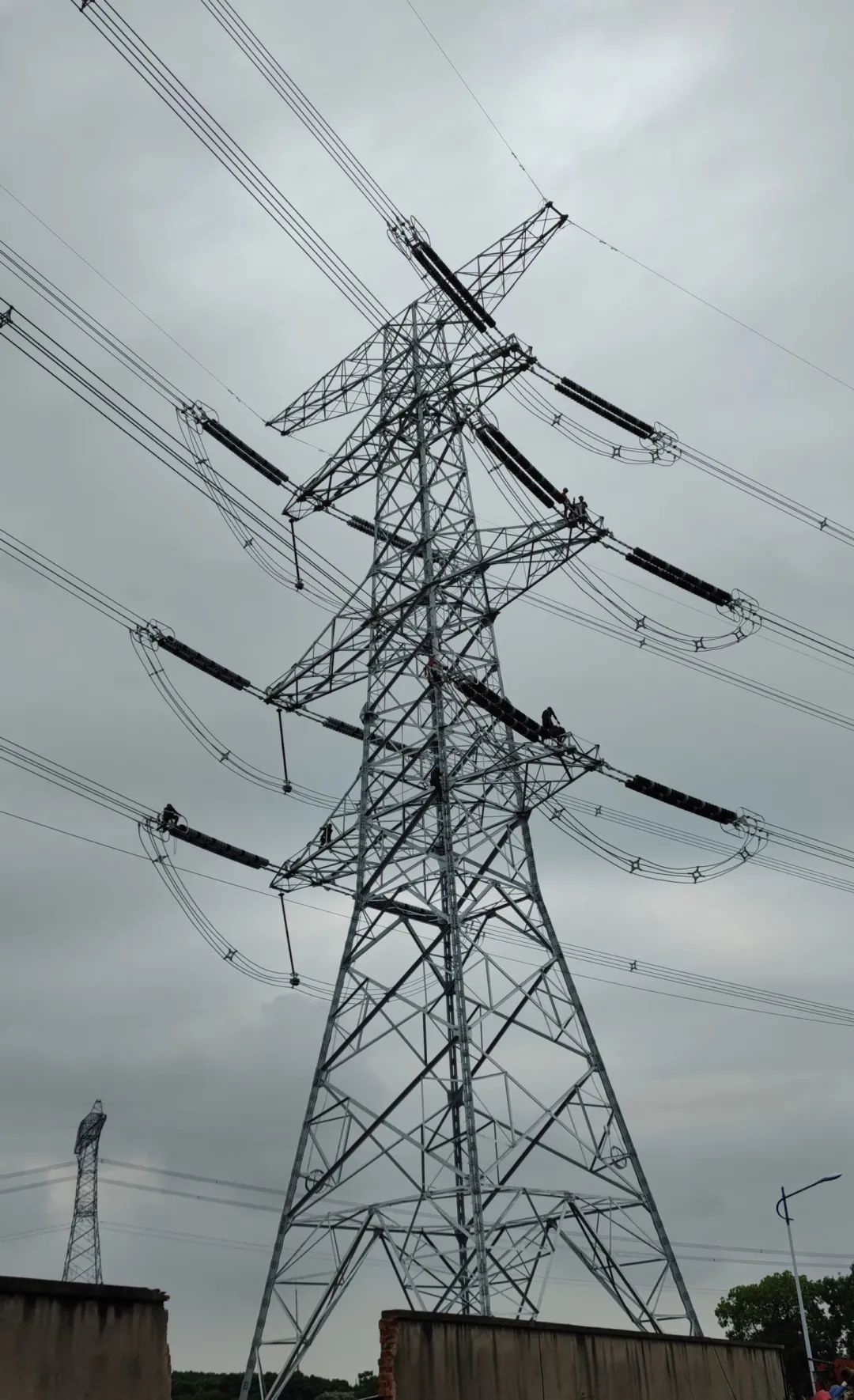

混压杆塔（上面是500千伏线路，下面是220千伏线路）
偶尔也与“同事”共进
在施工时需要对共塔线路进行停电改造
在设计时也需要额外注意电磁环境
经历丰富，包罗百象
也因此这条线路里各式各样的杆塔都存在
这次就让我们从这本“电力百科全书”里
学学杆塔型号知识吧
塔材篇
杆塔的区别
从材料就开始了
而这条线路
则由两种不同的塔杆塔材料组成
1.角钢塔
角钢塔是最常见的杆塔材料，运输、加工、组装等面都有优势，在工程实际中应用很多。只可惜在受力方面有所欠缺，但也可以采用高强度钢、组合角钢等工程手段解决。
角钢塔
2.钢管塔
钢管塔在受力、塔重、变形等方面有明显优势，但是难以运输。因此在本次工程中主要在符合较大的关键位置使用。

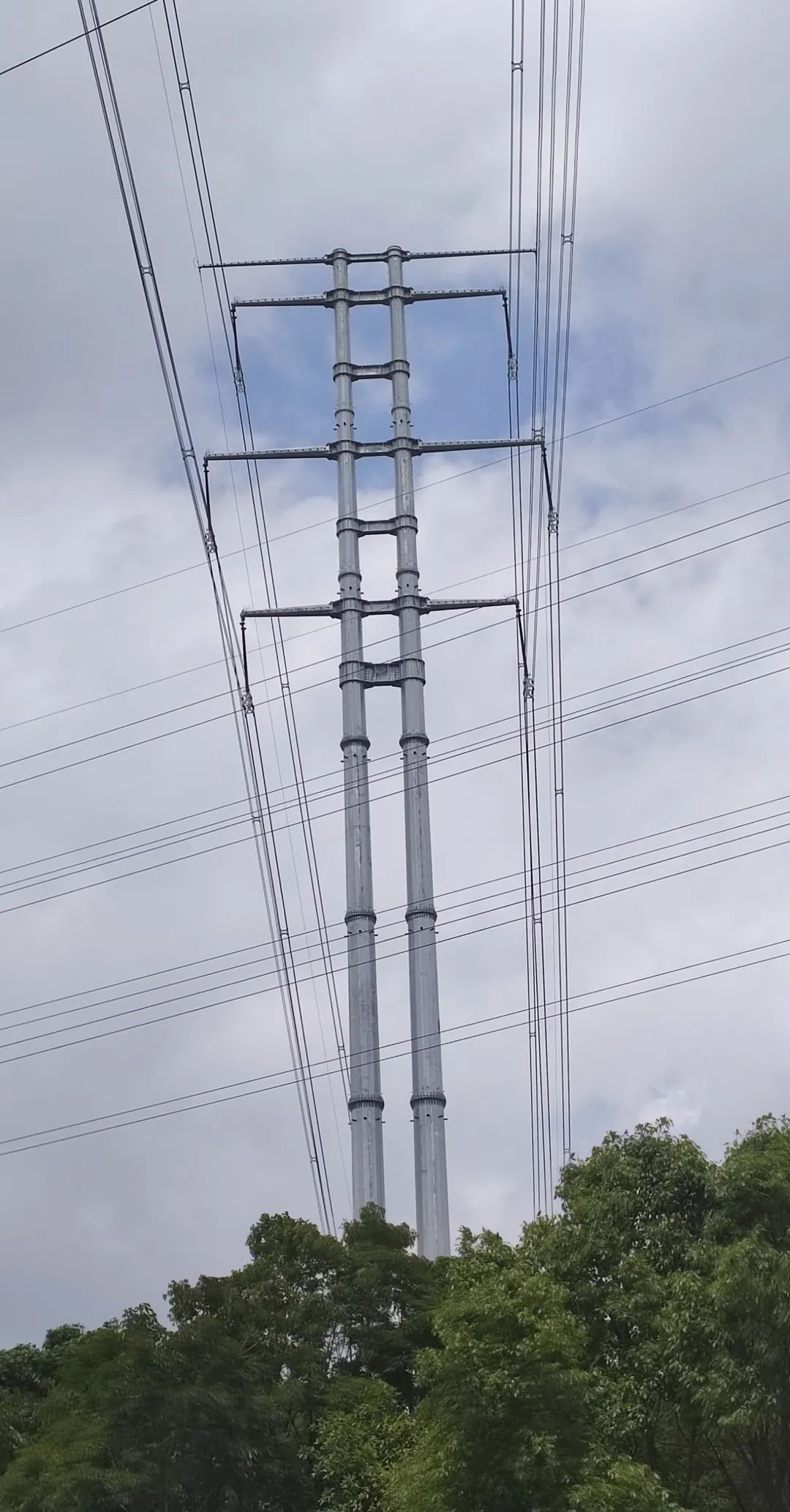

钢管塔
功能篇
承载不同作用的杆塔
构成自然也是不同的
为了完成任务
同材质的杆塔也会有不同姿态
1.直线杆
这是线路中数量最多的杆塔，分布在耐张杆中间。这类杆塔只承受垂直荷载以及风压，因此机械强度相对较低，但是胜在轻便。
直线杆
2.耐张杆
直线杆不能承受之重自然就是由耐张杆来扛起啦，此类杆塔能够承受的荷载很大，是保障输电线路安全的主力。
耐张杆
3.转角杆
在线路转角位置的杆塔就是转角杆，相比于直线杆而言还要额外承受由于线路转向带来的额外拉力，因此需要更好的机械强度。
转角杆
4.换位杆
超过100千米的输电线路都需要用换位杆来对导线进行换位。三相导线在运行中会产生电磁场相互影响且具有累积性，通过换位杆就可以消除这样的电场效应。
换位杆
5.跨越杆
当输电线路需要设置在通航河流、铁路、公路或是其他电力线路两侧时，就需要设置跨越杆。此类跨越杆的主要用处是保证跨越交叉的垂直距离，那些“鹤立鸡群”的杆塔通常就是跨越杆。
跨越杆
6.分歧杆
在部分区域会出现两条线路共用以及杆塔的情况，而在两条线路的分支处设立的就是分歧杆。此类杆塔常常会三向、四向受力，机械强度要求较高。
分歧杆
不同的杆塔有塔自己的职责
如无言的卫兵
输送城市的血液
现在的你
有没有对这些守护者多一些了解呢？
