作者：超级管理员 来源：本站 发布时间：2024-04-24 13:46:59 浏览量：277

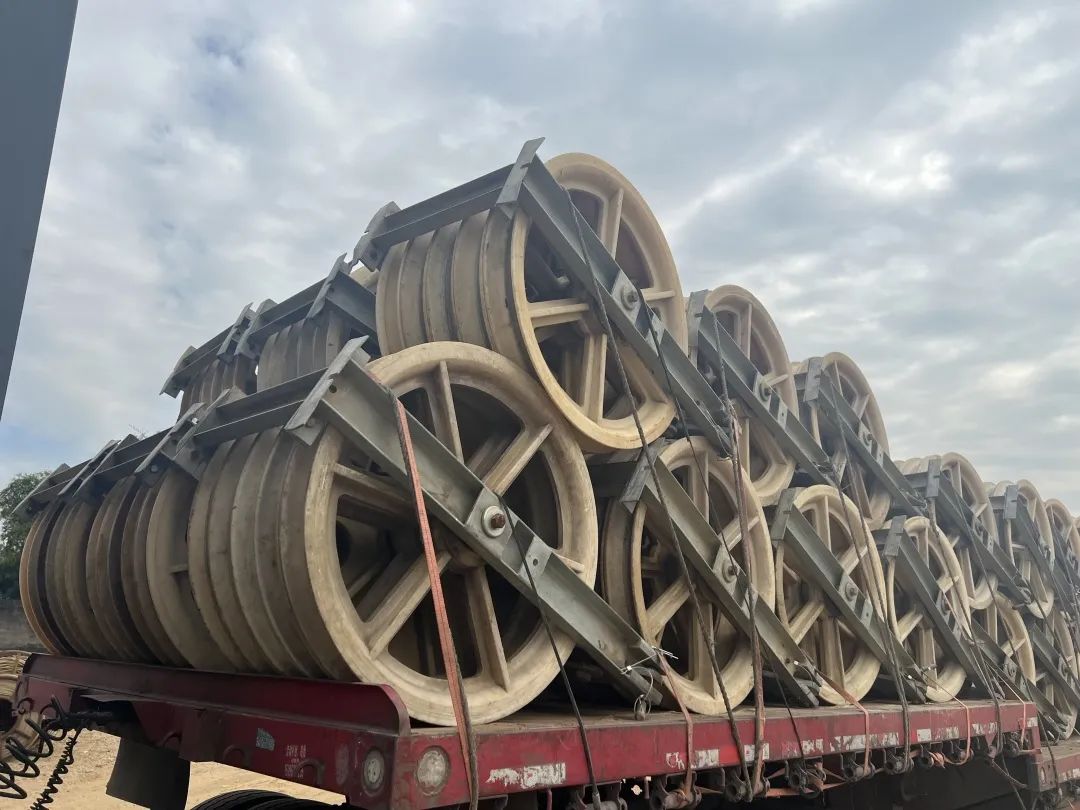

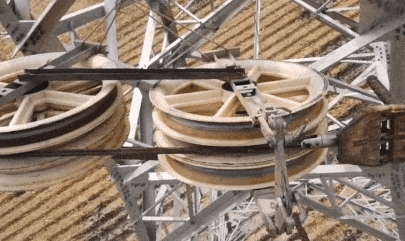

正好有货车运一车放线滑车过来，
好家伙！
在地面上看一点点，
原来这家伙有辣么大！
..................................................
..................................................
..................................................
..................................................
以前金具串都是高高在上只能仰望，
今天终于可以近距离观看一睹芳容~~
..................................................
..................................................
..................................................
..................................................
▲材料站实拍
..................................................

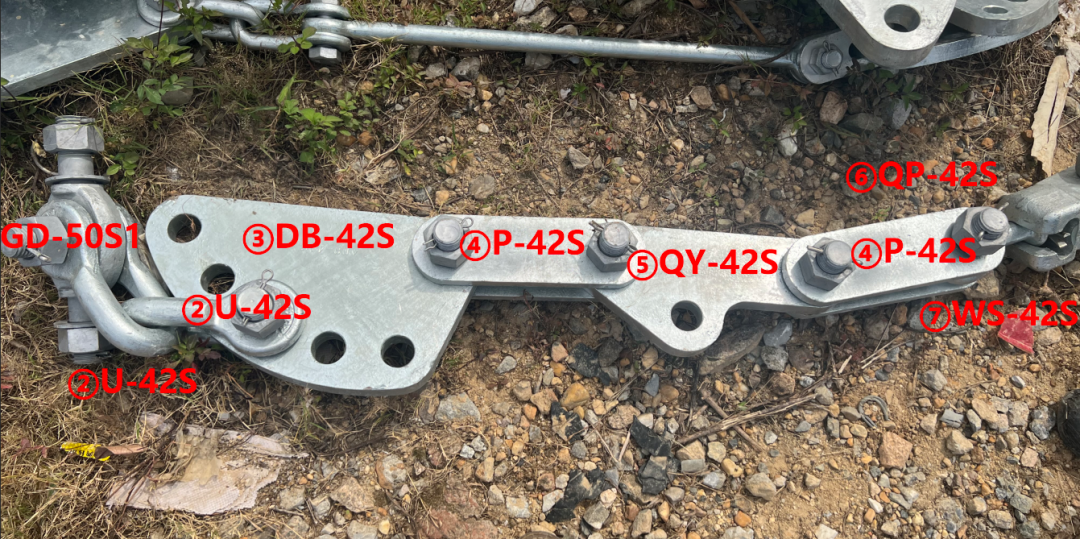

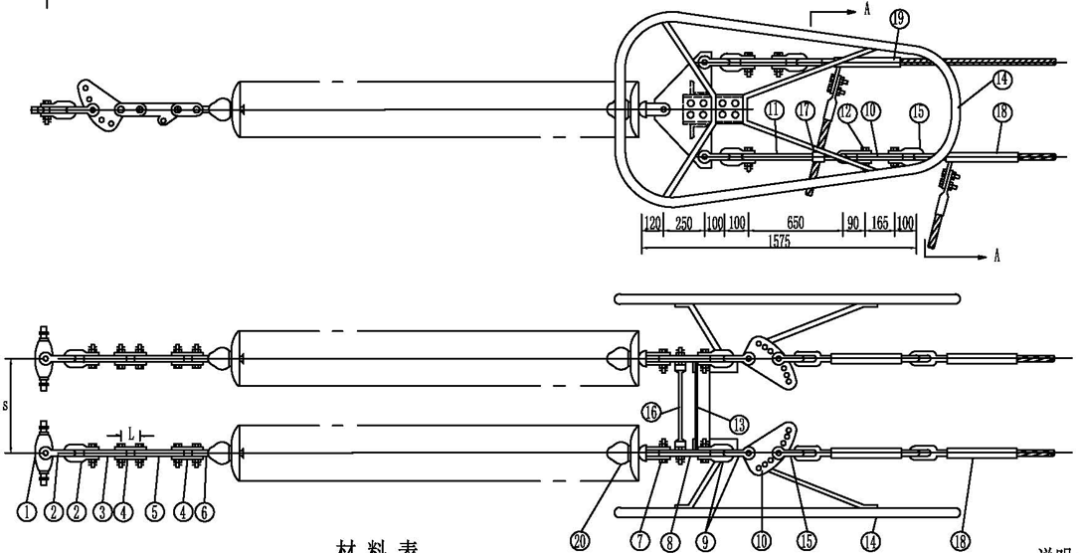

▲耐张串低压侧
..................................................
▲耐张串高压侧
..................................................

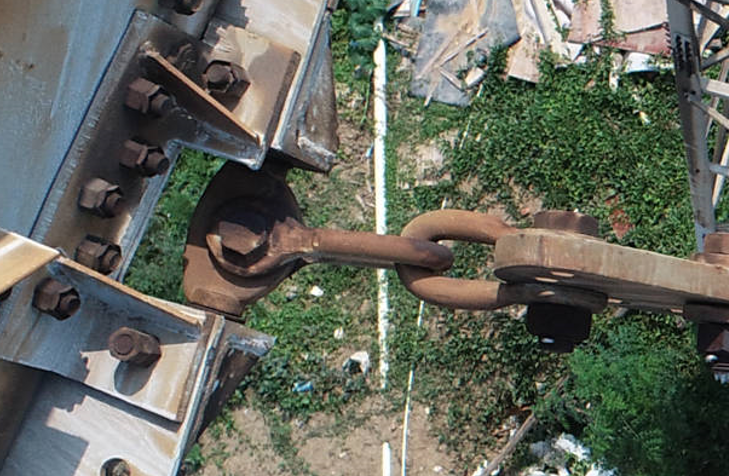

①耳轴挂板：
耐张串联塔金首件具，
可沿轴线上下转动，
受力更加合理。
②U型挂环：
连接金具
③调整板
调整串长金具
④平行挂板
选用不同的型号搭配来调整串长金具

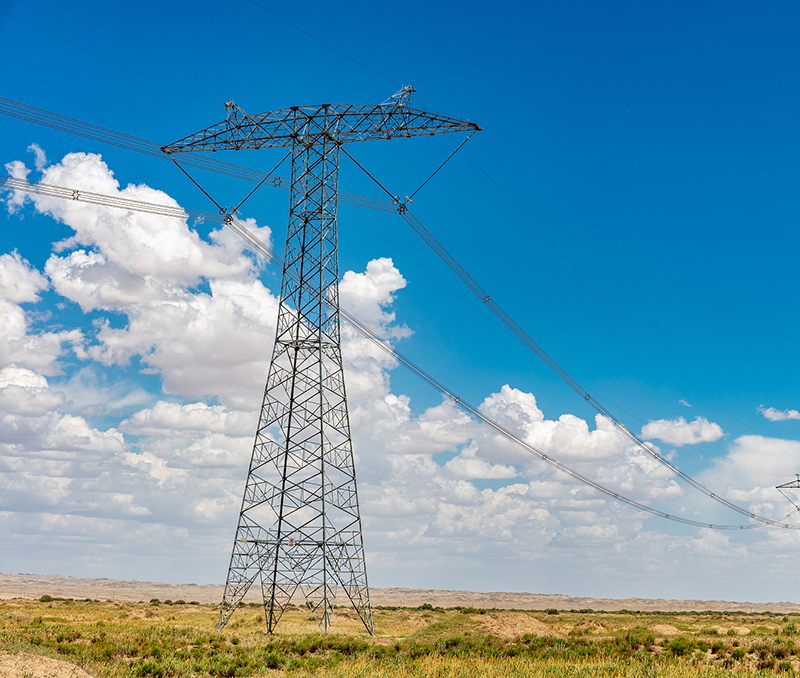

500kV转角绝缘子串双联串串长调整：
因为500kV线路导线张力较大，必须采用双联串才满足强度要求，因此横担会采用双挂点。

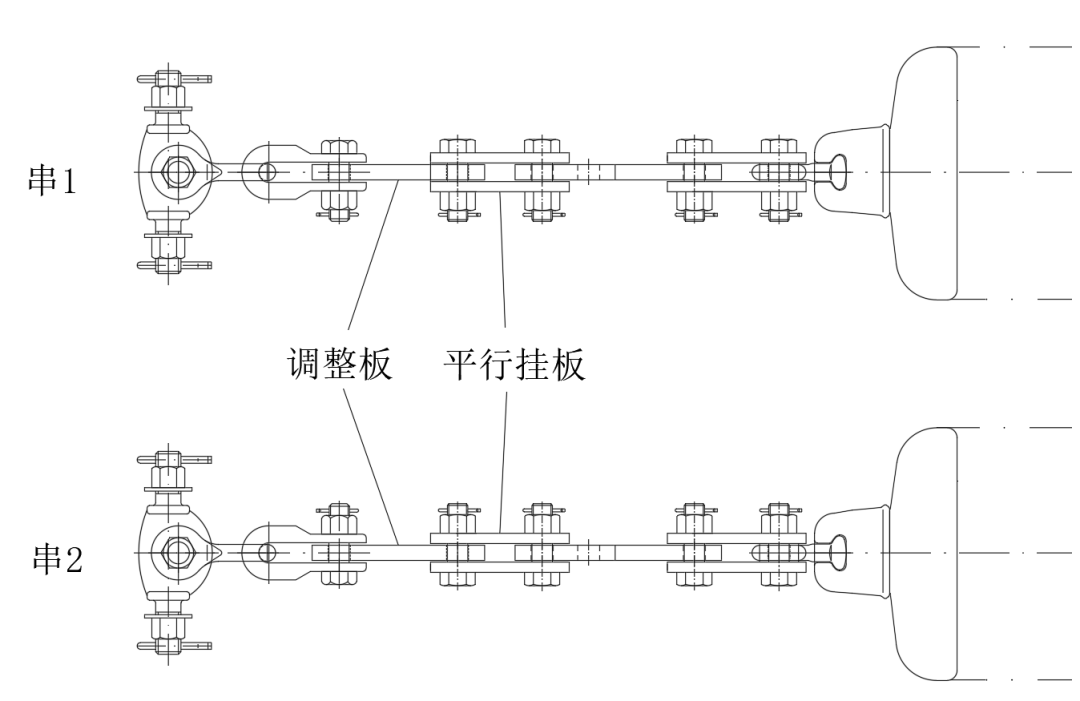

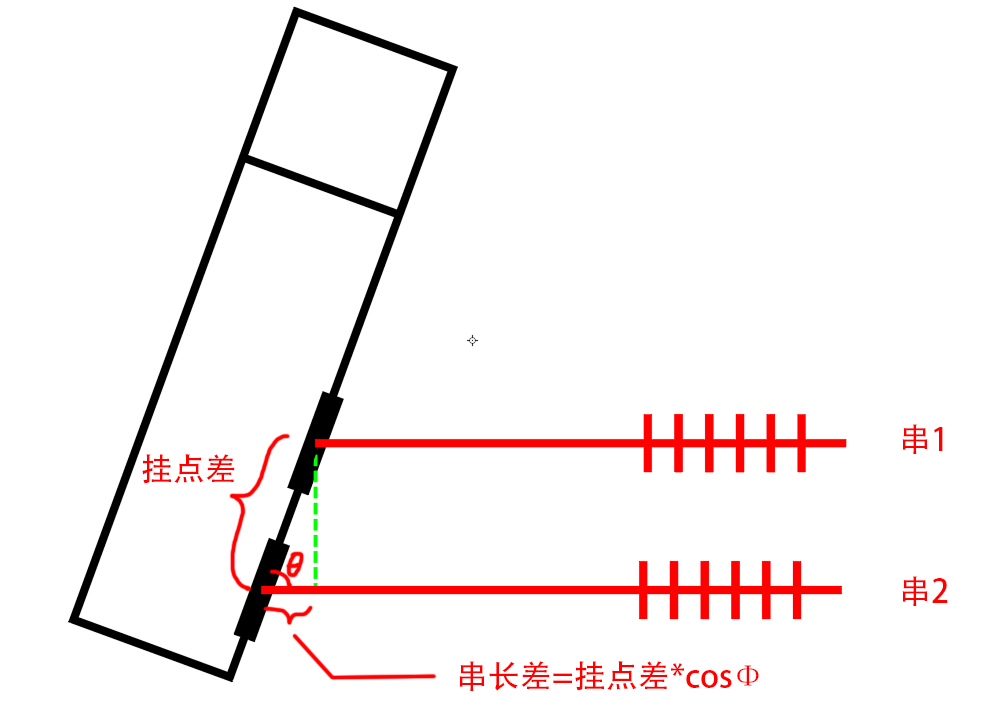

当线路存在转角时，两联串长会存在差异，位于外侧挂点的金具会比里侧挂点长，需要对其进行增加。示意图如下图所示：
耐张串设计时一般会采用“平行挂板+调整板”的方式对串长进行调整，使其串长差满足要求。

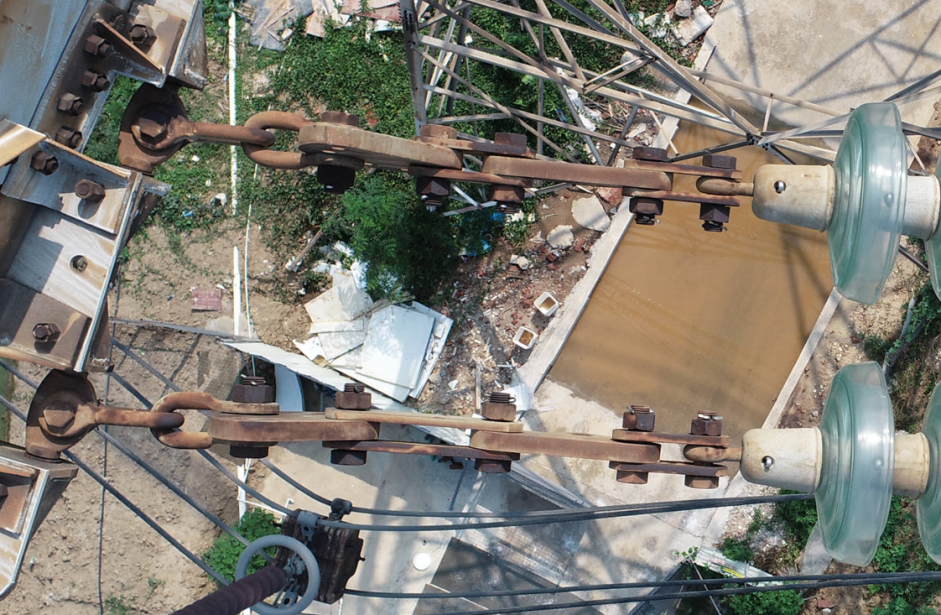

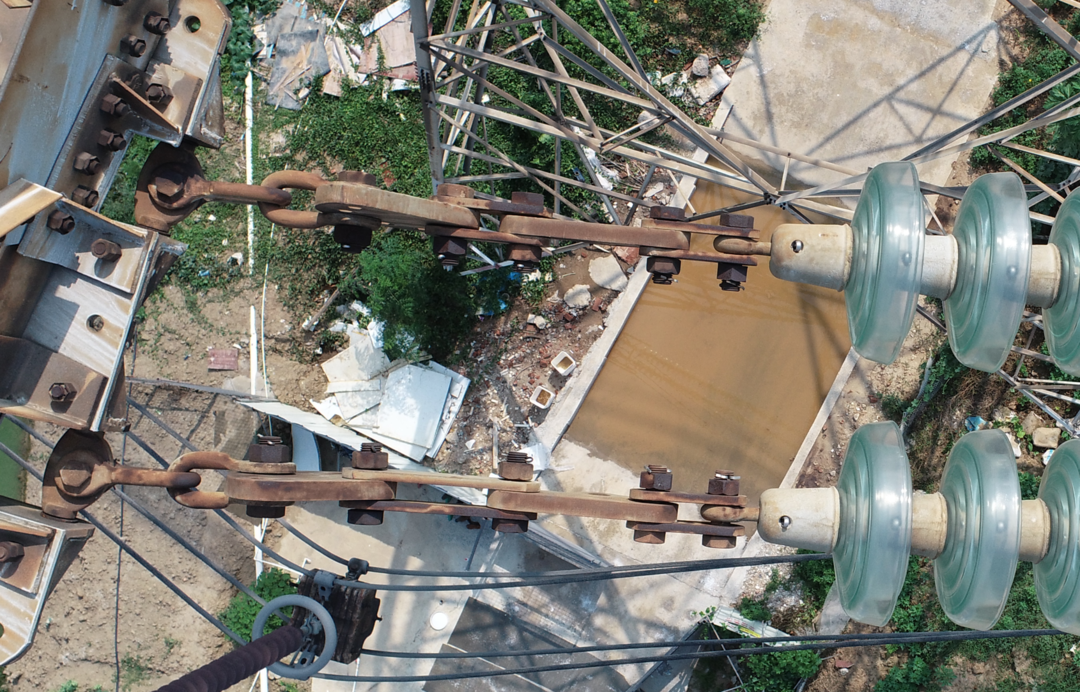

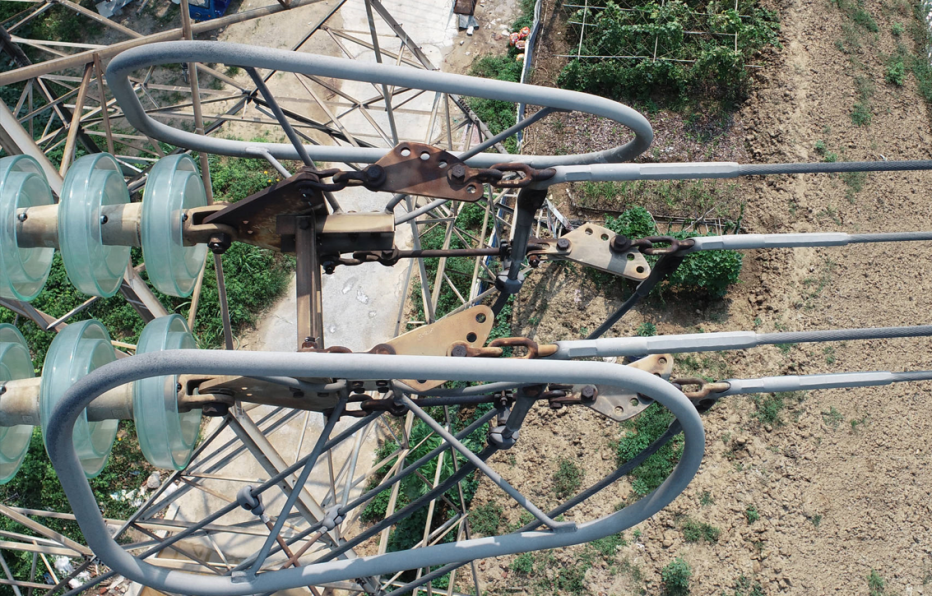

现场挂线如下图所示：

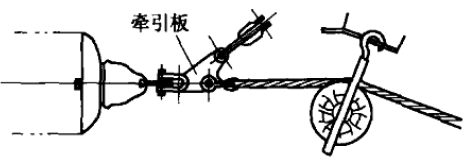

⑤牵引板
牵引板方便施工需求。
牵引板串联于耐张串中，
供在紧线时牵引耐张串使用。
⑥球头挂环
绝缘子专用金具
⑦碗头挂板
绝缘子连接专用金具
⑦联板
单联转双联金具

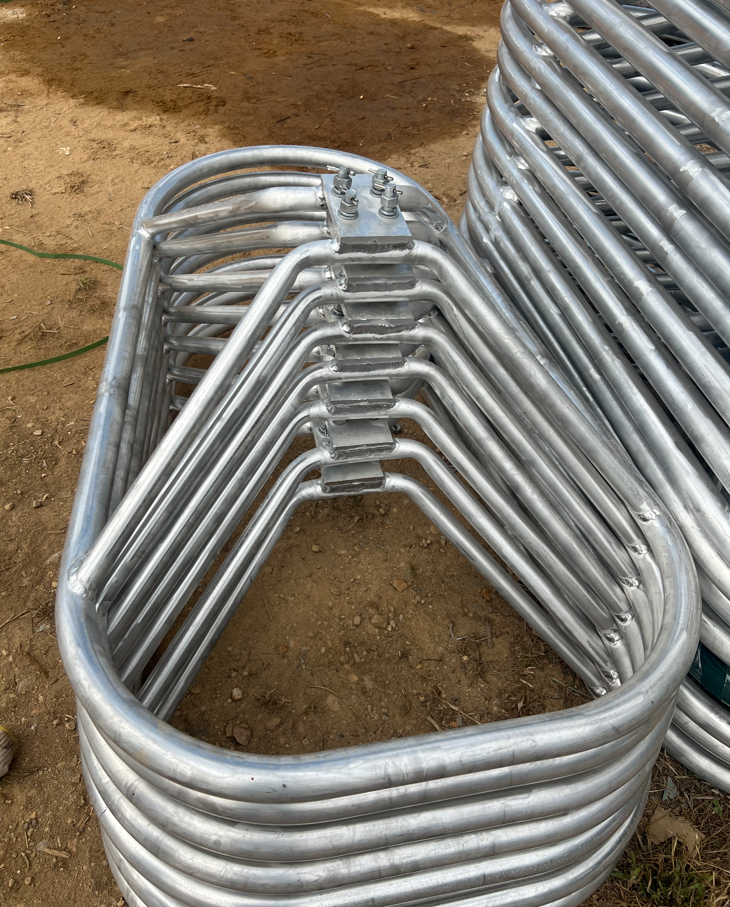

（14）均压屏蔽环

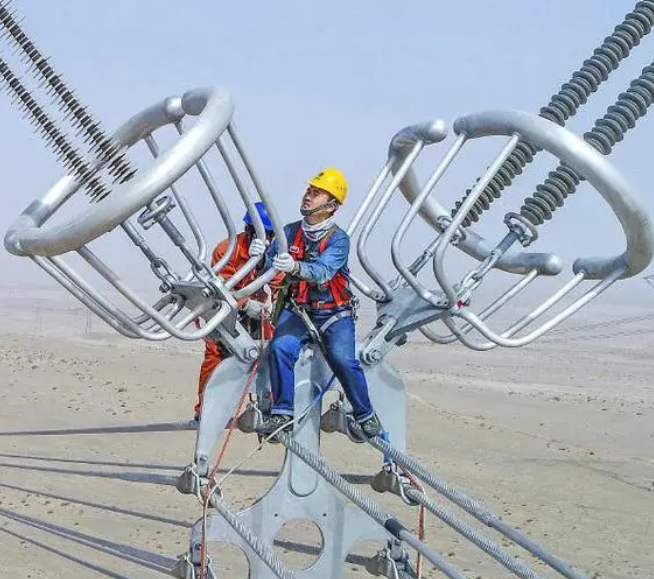

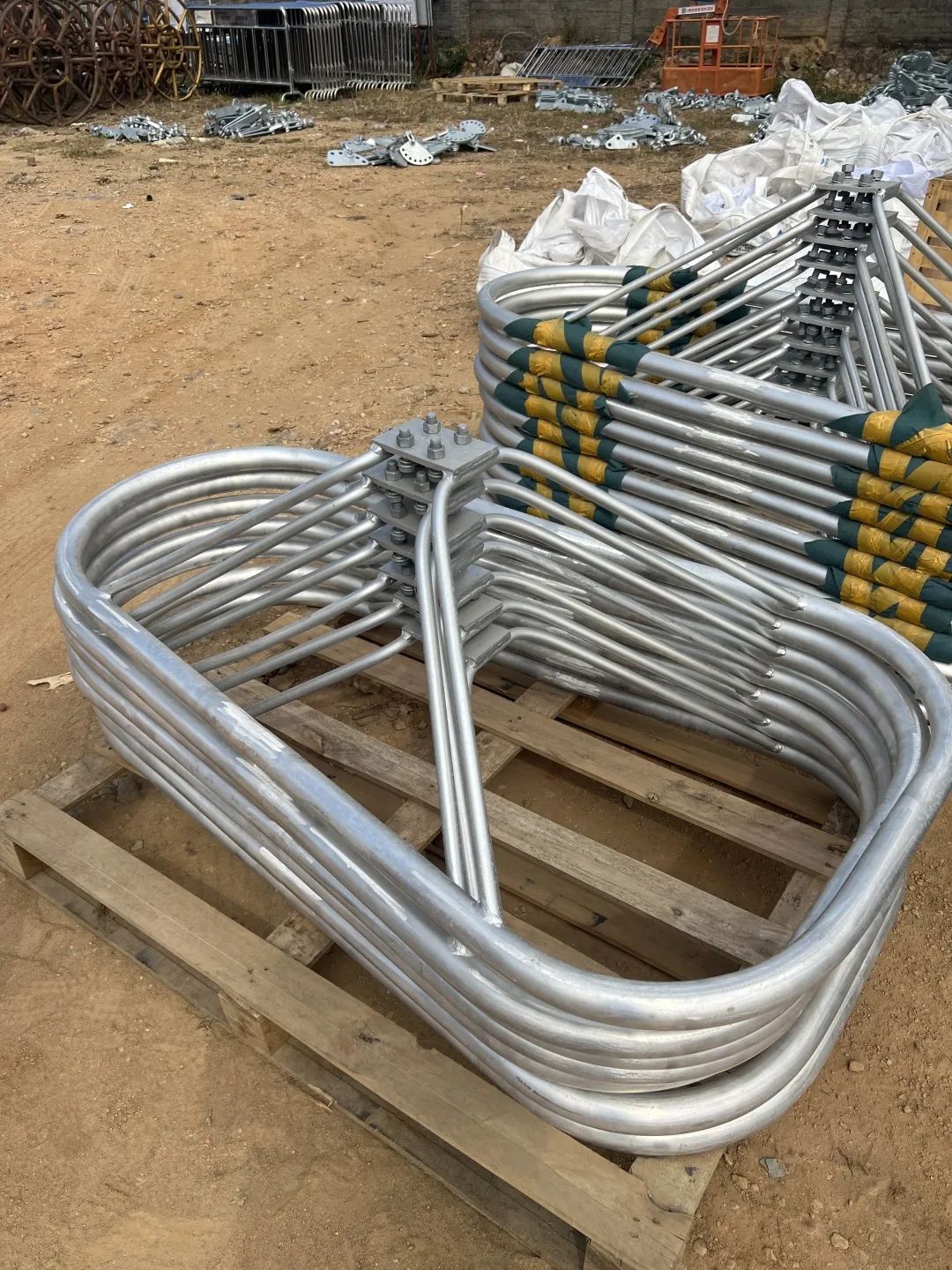

▲ FJP-500NL2均压屏蔽环
这东西别看看着很大，
其实拎起来很轻，
首先它是纯铝制作，
其此它是空心。
在超高压、特高压线路中，绝缘子串的绝缘子片数很多，绝缘子串中的每片绝缘子上的电压分布不均，靠近导线的第一片绝缘子承受了极高的电压，因此第一片绝缘子劣化率很高。为改善绝缘子串中绝缘子的电压分布，在绝缘子串上加装了均压环

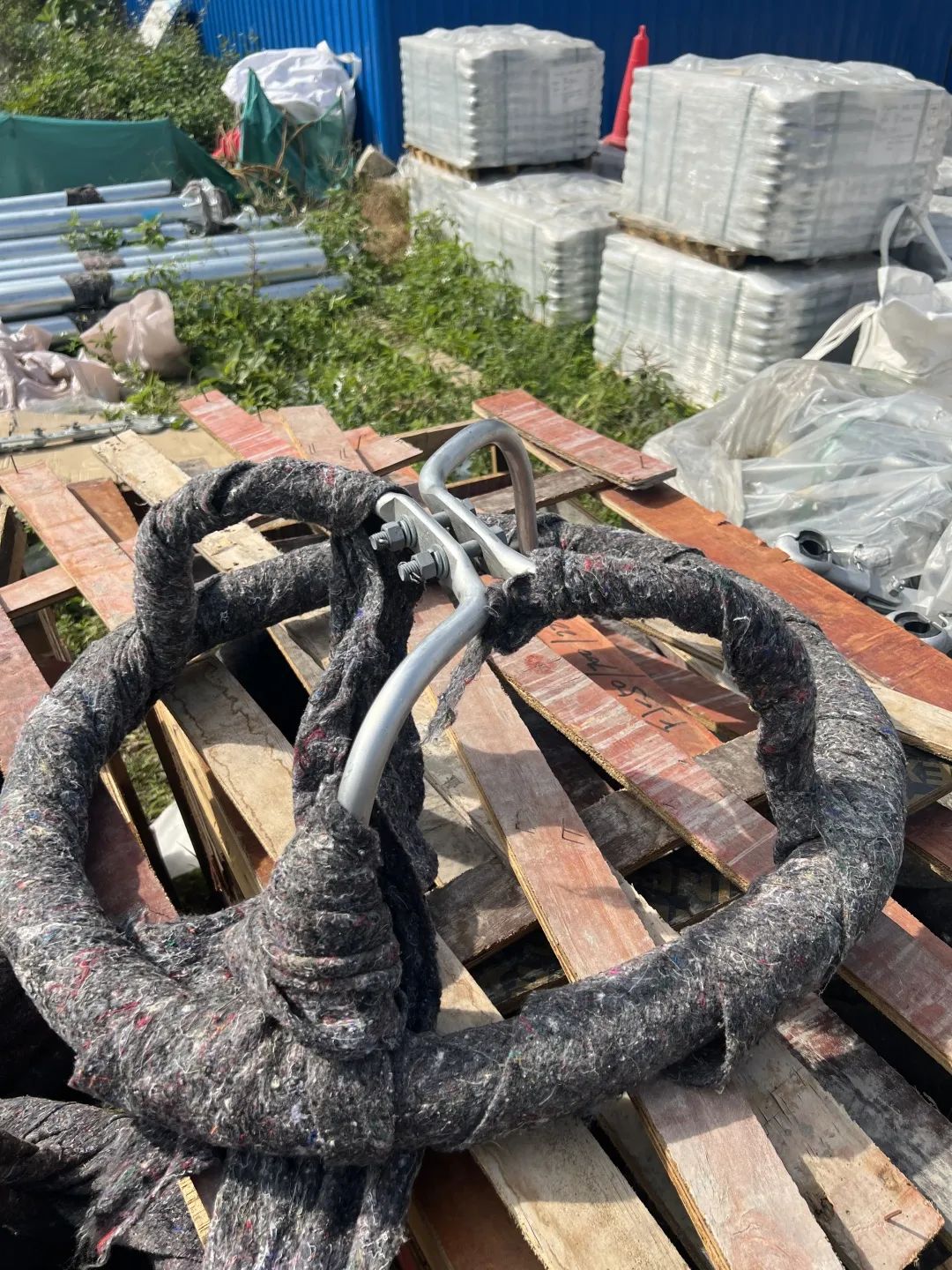

▲包装好的均压环
330kV以上电压的输电线路和变电所，由于电压很高，当导线和金具表面的电位梯度大于临界值时，就会出现电晕放电现象。这种现象除消耗一定电量外，还对无线电产生干扰。加装屏蔽环后，形成了均匀电场，就不可能产生电晕放电。均压屏蔽环是从架设国家第一条330kV线路开始采用的结构型式，即把均压环与屏蔽环合而为一，称为均压屏蔽环。

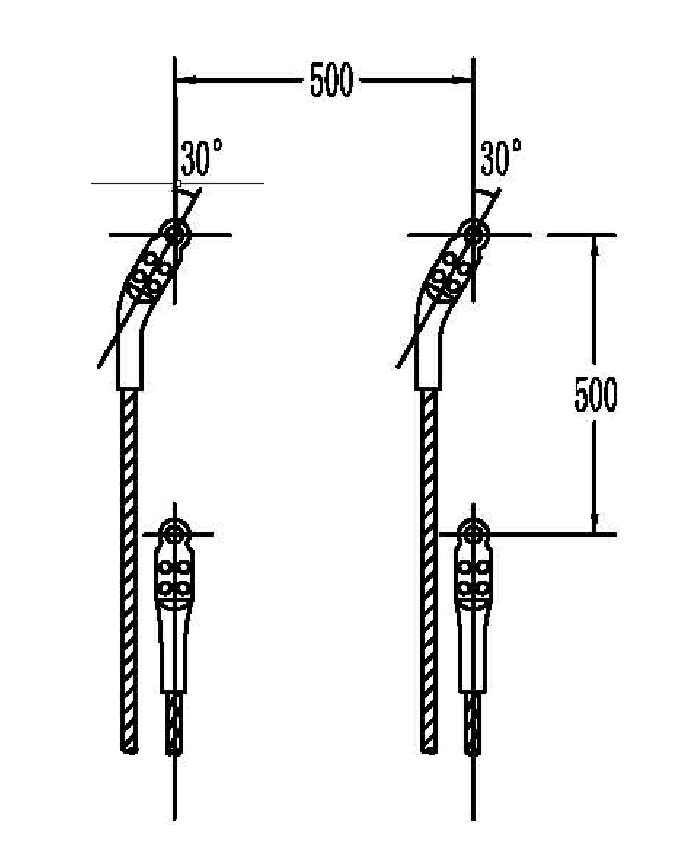

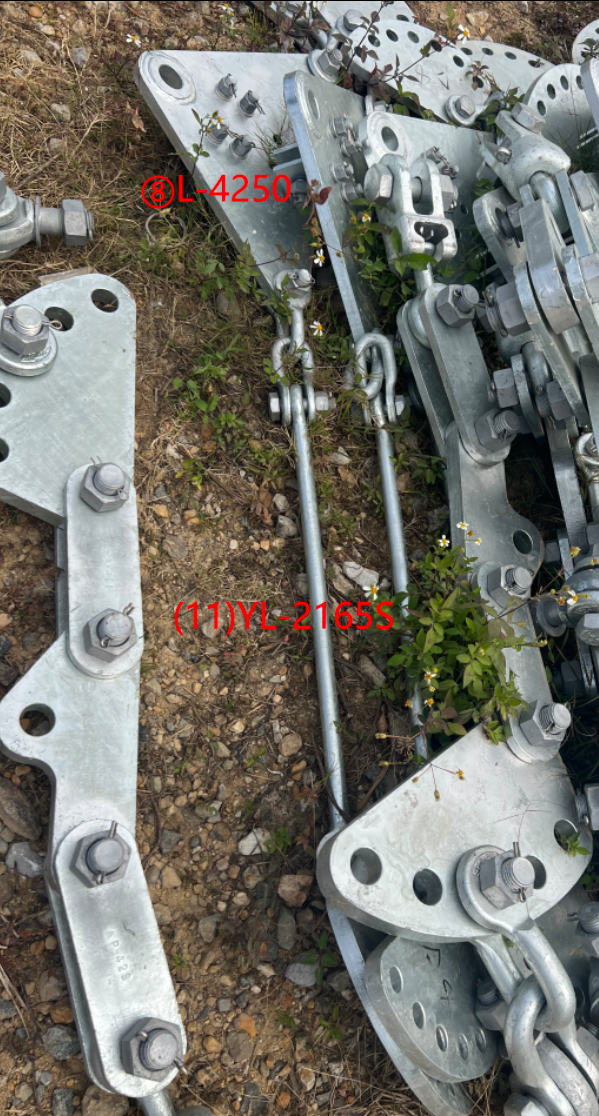

（11）延长拉杆
耐张线夹转跳线过程中，
为保证分裂间距，上下层需错层。
因此需用到延长拉杆。
见上图。

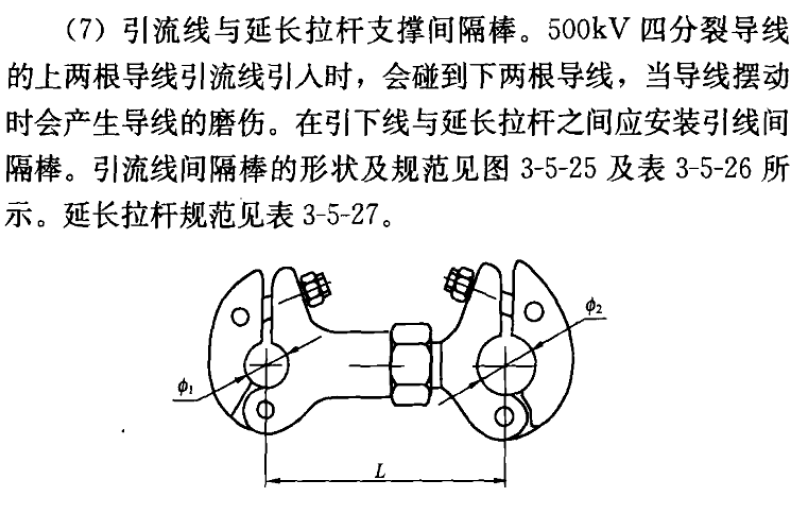

（17）跳线间隔棒
跳线间隔棒一侧和上文延长连杆连接，
一侧和跳线连接，
用于引下时的固定。

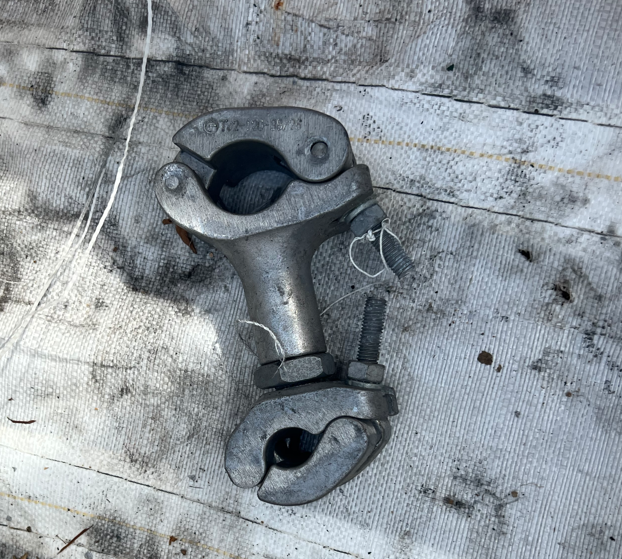

▲TJ2-12720

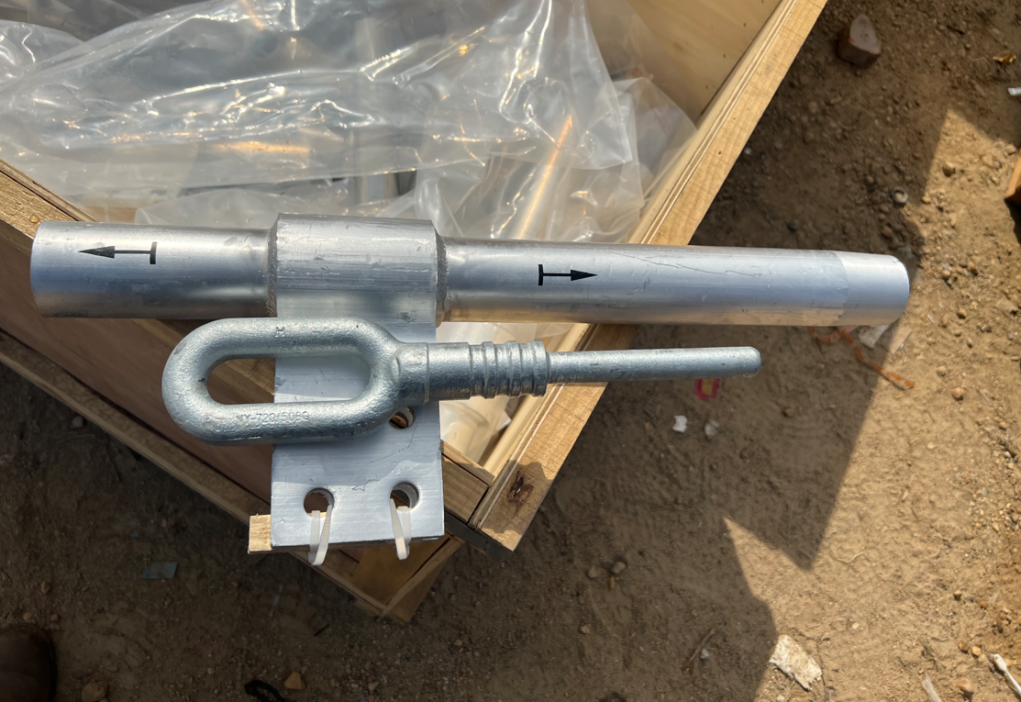

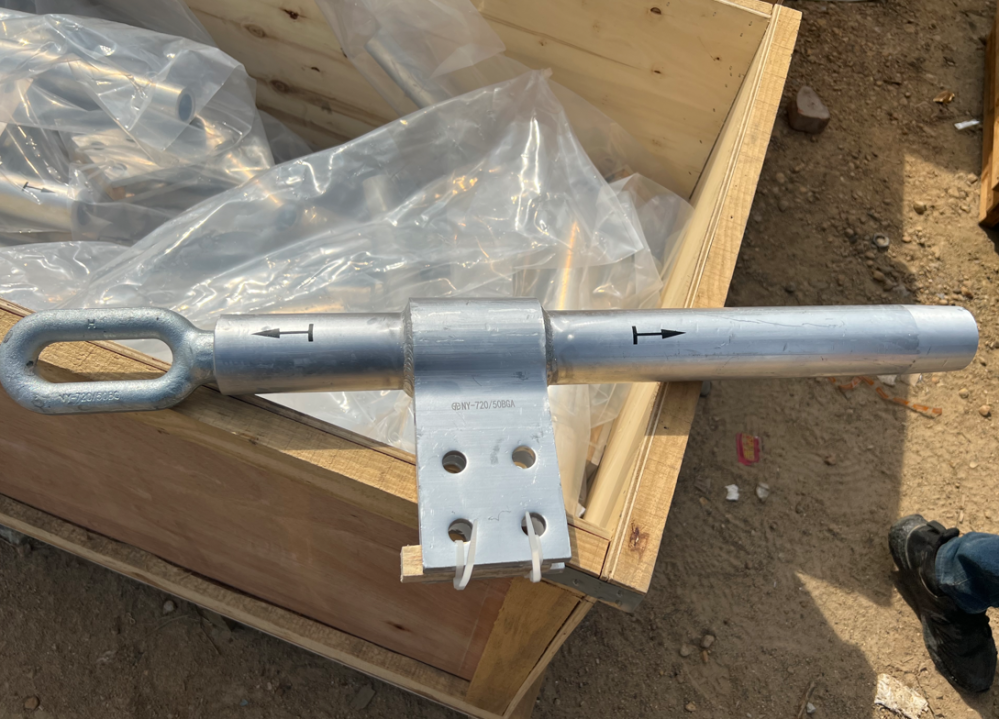

（18）耐张线夹
▲ NY-720/50BG
▲ NY-720/50BG

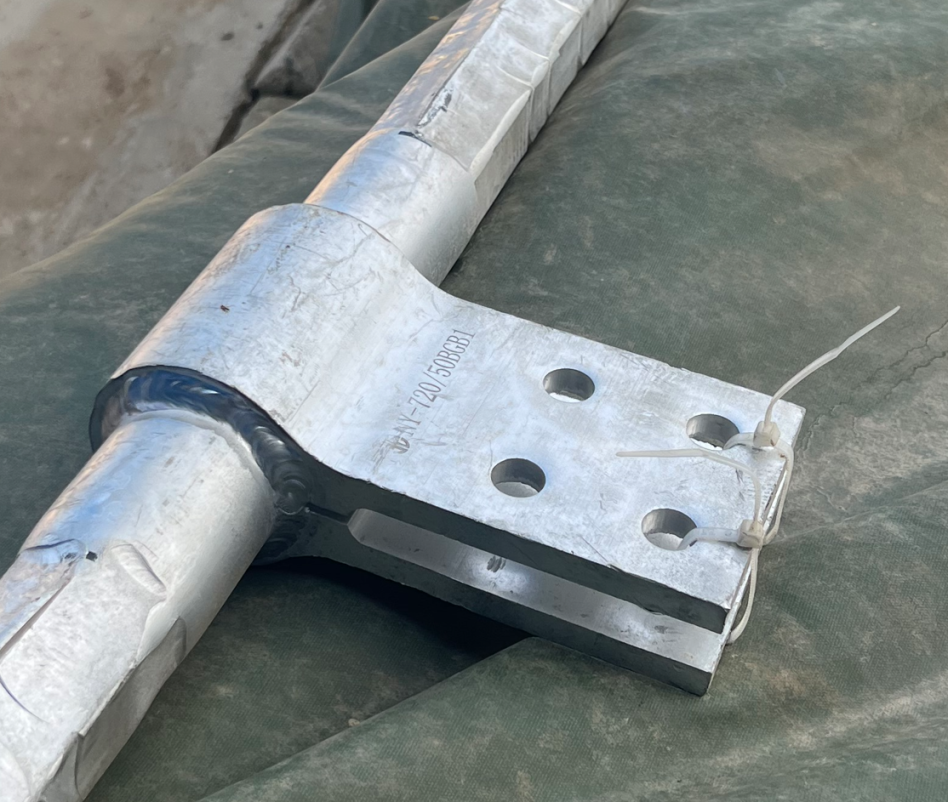

▲ NY-720/50BGB1

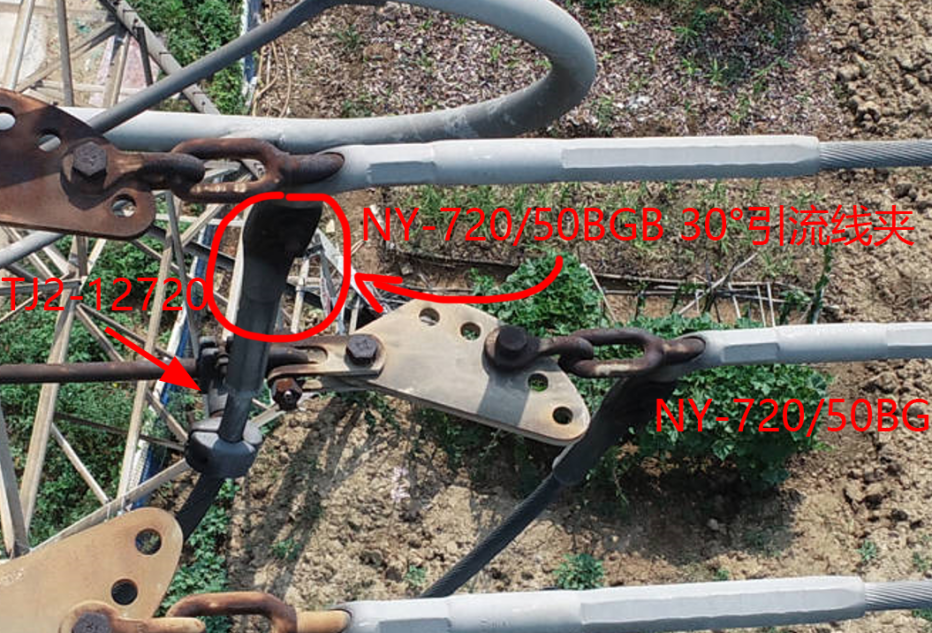

同上跳线间隔棒作用，
跳线在引下过程中，
为了避免上下碰撞，
需把引流板弯曲一定角度，
搭配跳线间隔棒更加稳定可靠。

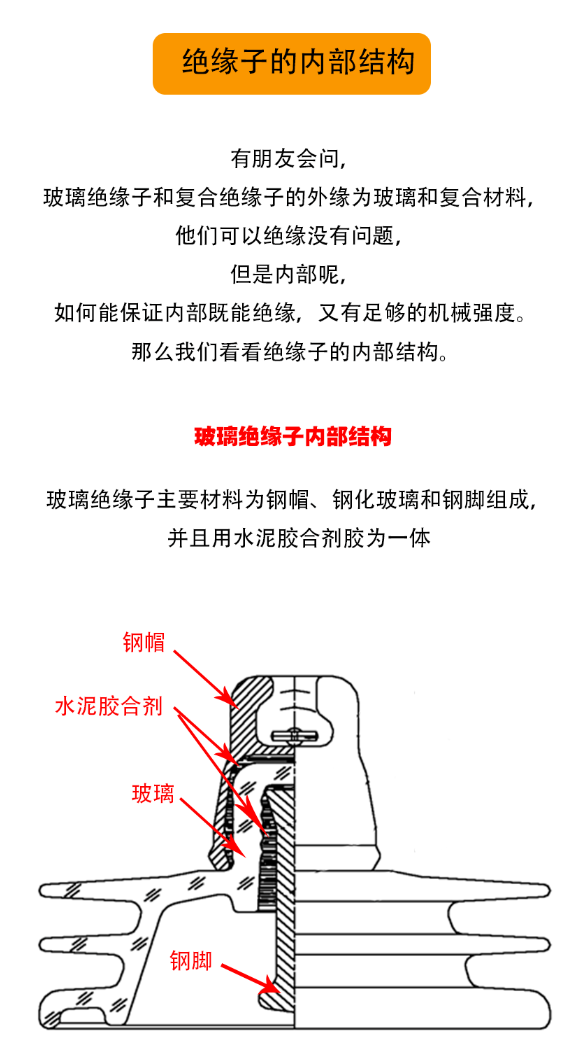

(20)玻璃绝缘子
▲玻璃绝缘子（标准型）

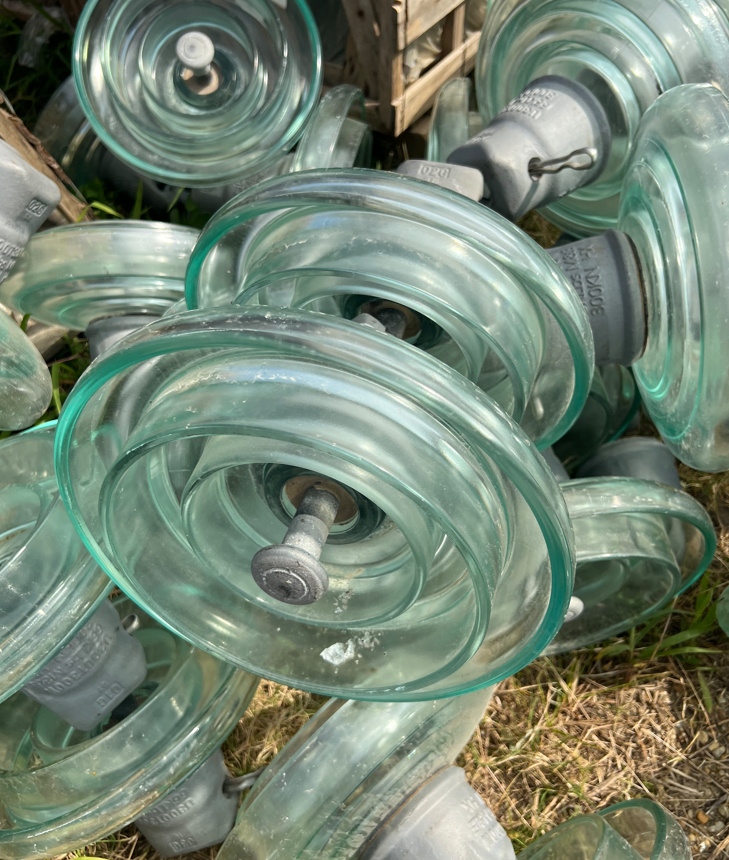

▲玻璃绝缘子（耐污型）

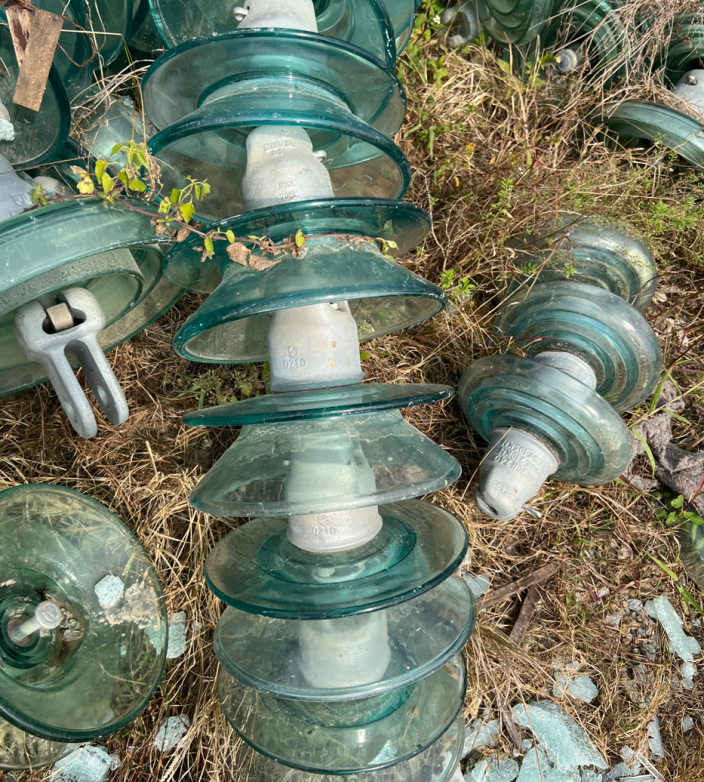

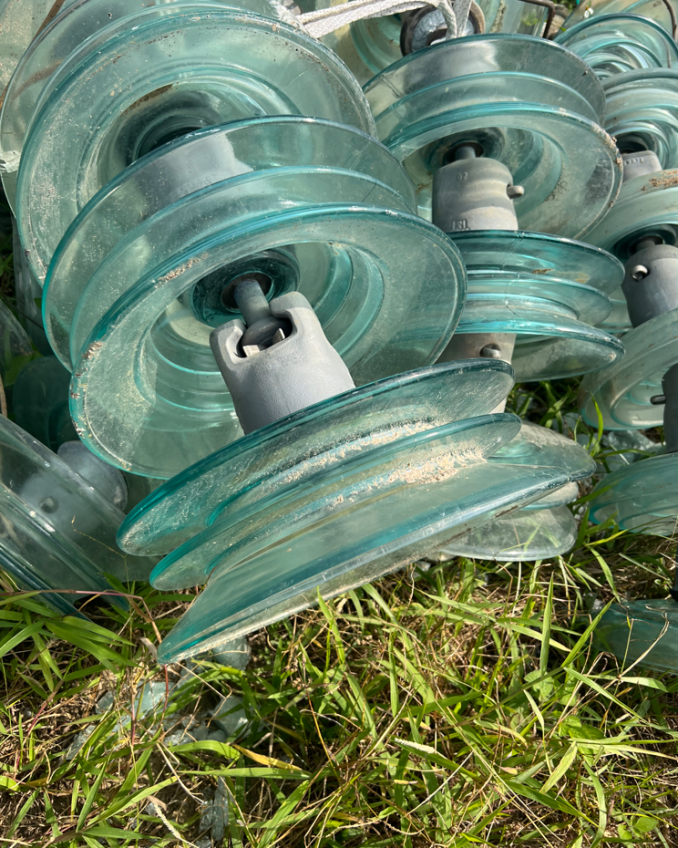

▲玻璃绝缘子（外伞三伞型）
▲玻璃绝缘子（外伞双伞型）

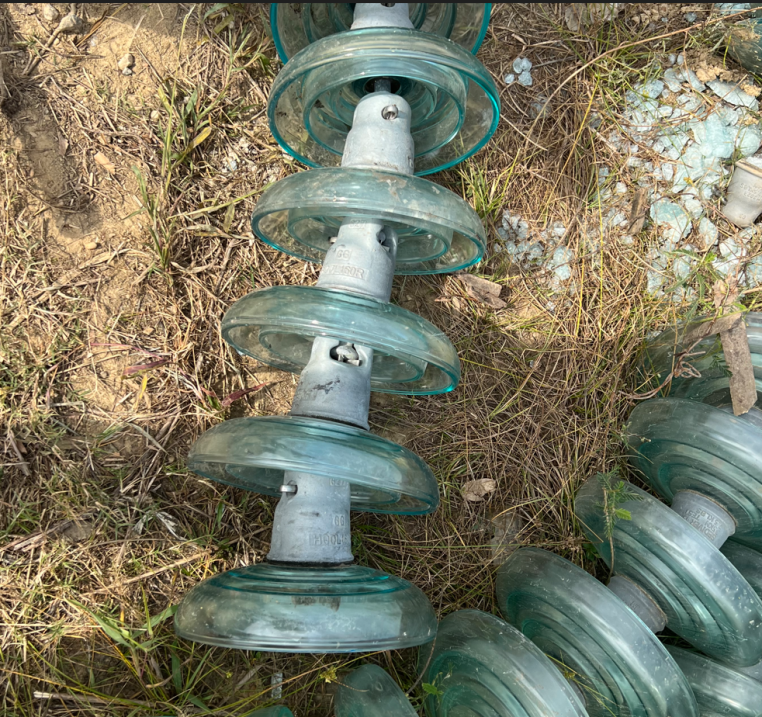

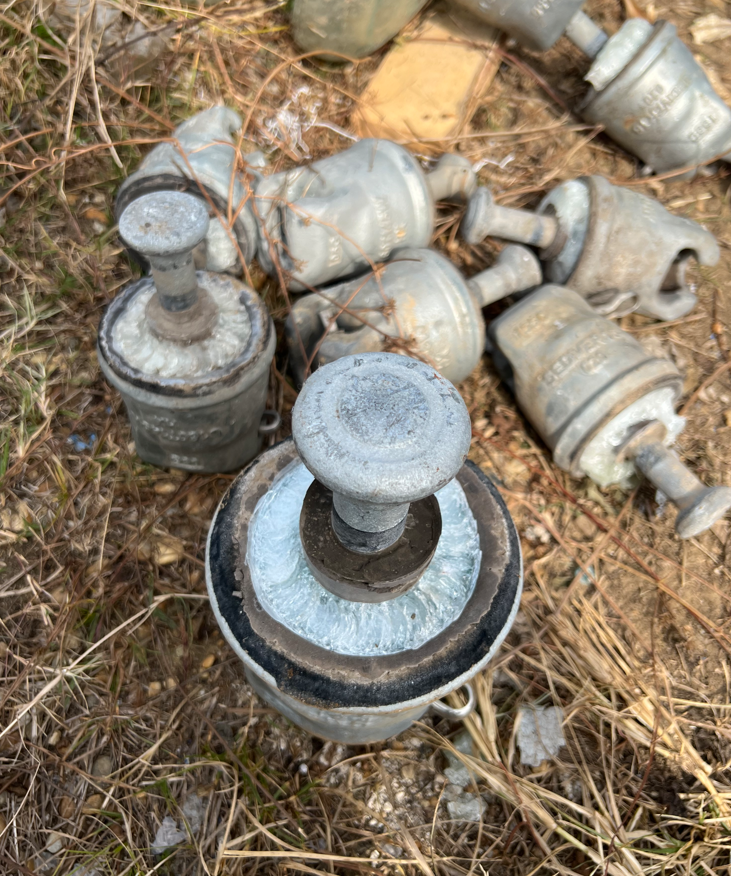

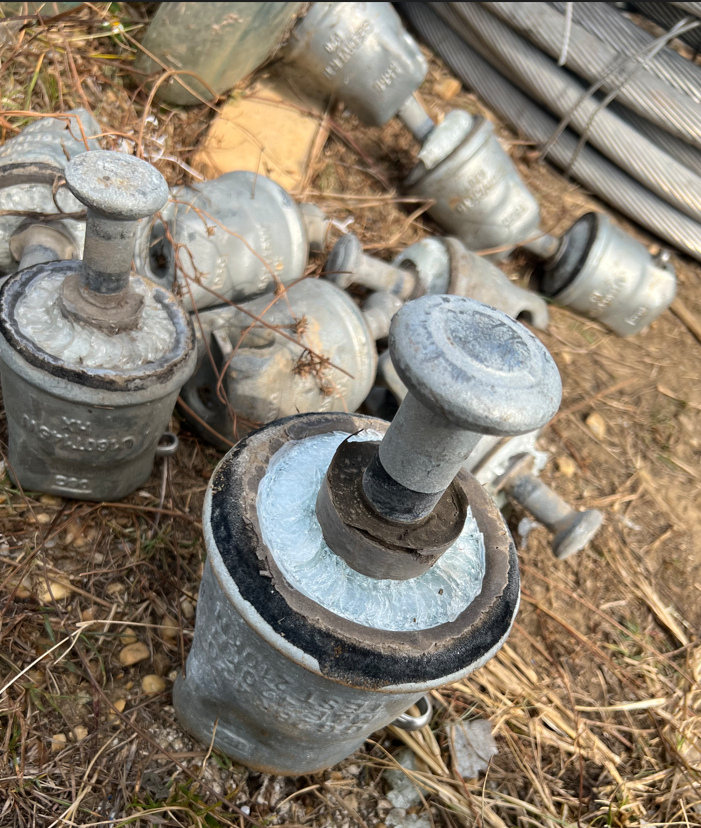

▲伞裙破裂后的玻璃绝缘子
▲伞裙破裂后的玻璃绝缘子
