有关荷载、档距、导线排列、杆塔及基础等100个需要了解的电力名词解释

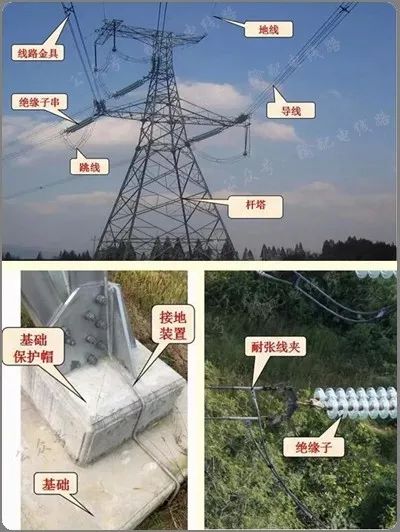

▲图 架空输电线路的基本组成

1、荷载状态

加在一个线路元件上的一组荷载组合。

2、工作荷载

未计及安全因数或过载因数规定的荷载组合所构成的荷载。

3、标称荷载

由风、导线及绝缘子重量和杆塔合成的荷载，包括无冰和覆冰状态。

4、专用荷载

由安装、上人维修或线路元件故障所产生的荷重。

5、法定荷载

在地方或国家法规中所规定的荷载。

6、试验荷载

加于架空线的一个部件或若干部件作试验用的荷载。

7、破坏荷载

导致任何部件破坏的荷载。

8、基本设计荷载

所有部件在任何规定期间不发生破坏而承受的荷载。

9、垂直荷载

加在与杆塔同一纵坐标的三维系统的杆塔指定点任何荷载的垂直分量。

10、纵向荷载

加在与杆塔同一纵坐标的三维系统的杆塔指定点任何荷载的纵向分量。

11、横向荷载

加在与杆塔同一纵坐标的三维系统的杆塔指定点任何荷载的横向分量。

12、风荷载

加于架空线路任何部件上由风压产生的水平荷载，它包括无冰或覆冰时状态。

13、冰荷载

线路任何元件上由覆冰而引起的附加荷载。

14、均布冰荷载

线路段全部跨内每导线和地线上沿长度均匀分布的冰荷载。

15、非均匀冰荷载

沿线路一段内导线或地线冰非均匀分布的荷载。注：包括沿导线或地线冰的非均匀积累或非均匀脱落。

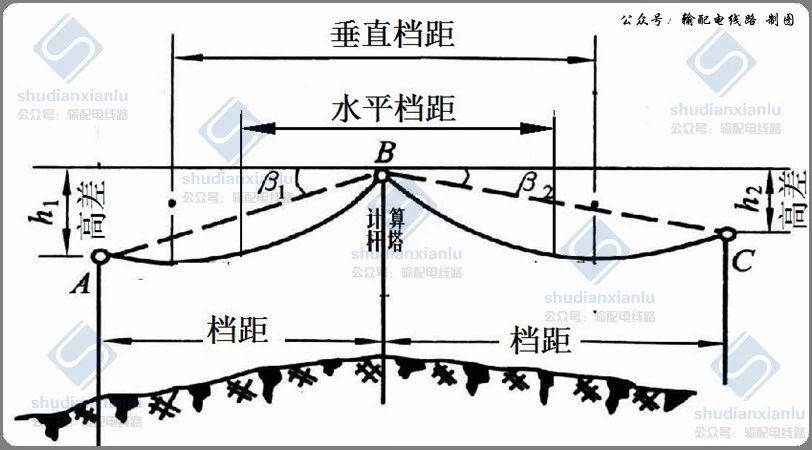

▲图 档距示意图

16、档

导线两个相邻悬挂点间的线路部分。

17、档距

两相邻杆塔导线悬挂点间的水平距离。

18、等高档距

两相邻杆塔导线悬挂点几乎在同一水平面上的档。

19、不等高档距

两相邻杆塔导线悬挂点几乎不在同一水平面上的档。

20、高差

不等高档内，通过导线悬挂点的两个水平面间的垂直距离。

21、斜档距

两相邻杆塔导线悬挂点之间的距离。

22、风载档距

杆塔两侧档中点之间的水平距离。

23、重力档距

杆塔两侧导线最低点之间的水平距离。注：在陡峭的地段，两相邻档的导线的最低点可能位于杆塔同一侧。

导线最低点至最高悬挂点弧垂 一档中，通过导线最高悬挂点的水平面和与导线曲线最低点相切的水平面之间的垂直距离。注：最低点也可能是虚拟的。

24、弧垂

一档架空线内，导线与导线悬挂点所连直线间的最大垂直距离。

25、耐张段

两耐张杆塔间的线路部分。

26、代表档距

为一假设档距，该档距由于荷载或温度变华引起张力变化的规律与耐张段实际变化规律几乎相同。

27、悬链线

两端悬挂的理想柔性软索的曲线，由下式计算：y=ρ(cos*h*x/ρ-1)；工程计算中，可近似用抛物线按下式计算：Y=1/2ρ*X2

28、悬链线常数

悬链线和抛物线方程中的常数，用档中最低点曲率半径表示。ρ=T0/ω

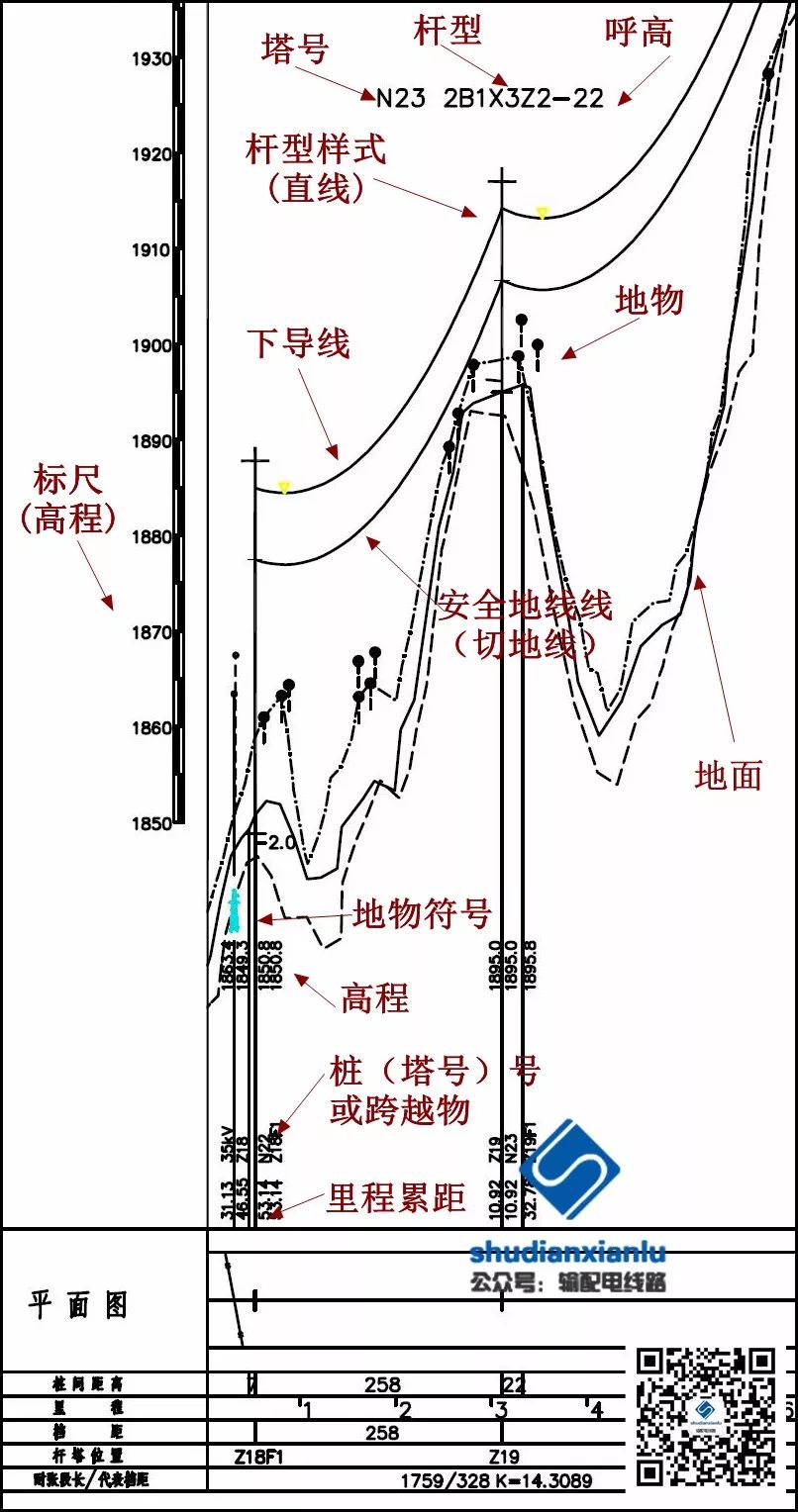

▲图 平断面图示意图

29、纵断面

通过线路轴线的垂直平面显示的地面轮廓图形。

30、x米处边断面

在距线路中心线x（m）处，与中心线平行的垂直平面上，显示的地面轮廓线。

31、横断面

垂直于线路轴线的断面。

32、对角塔腿断面

通过杆塔对角塔腿对角线的垂直平面上的地面轮廓线。

33、线路转角

杆塔处线路方向改变的角度。

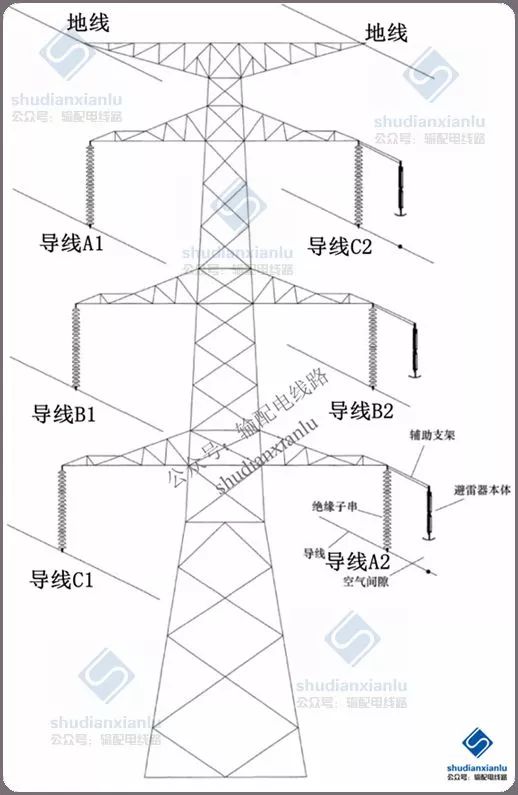

▲图 导线在杆塔上的排列示意图

34、导线排列

各相导线在杆塔上的几何布置方式。

35、水平排列

各相导线在杆塔上的同一水平面的布置方式。

36、半水平排列

中相稍高和稍低于边相的水平布置方式。

37、三角形排列

一个回路的导线位于三角形的顶点的布置方式，该三角形的底边不一定水平。

38、倒三角排列

一个回路的导线位于等腰三角形的顶点的布置方式，其底边不一定水平。

39、垂直排列

一个回路的导线位于同一垂直平面内的布置方式。

40、半垂直排列

中相导线稍有水平偏离的垂直排列布置方式。

41、双回线垂直排列

杆塔两侧各布置一回路，每一回路均为垂直排列的布置方式。

42、双回线半垂直排列

双回线垂直排列的变异布置方式，每回路的中相稍有水平偏离的垂直布置方式。

43、换位

一回线路各相导线相对位置的交换。注：为保持一条导线对另一条导线、导线对地或导线对相邻系统电气特性对称性，而采取导线换位。

44、换位段

两个连接换位处之间的线路长度。

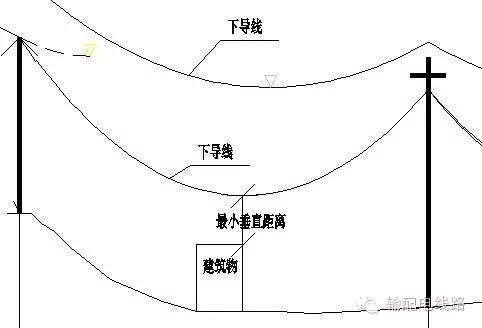

▲图 对建筑物的距离示意图

45、对地净距

在规定条件下，任何带电部分与地之间的最小距离。

46、相对地净距

在规定条件下，任何带电部分与地电位构件之间的最小距离。

47、对障碍物的净距

在规定条件下，任何带电部分与地电位障碍物之间的最距离。

48、相对相间距离

相邻两相导线或分裂导线轴线间的距离。

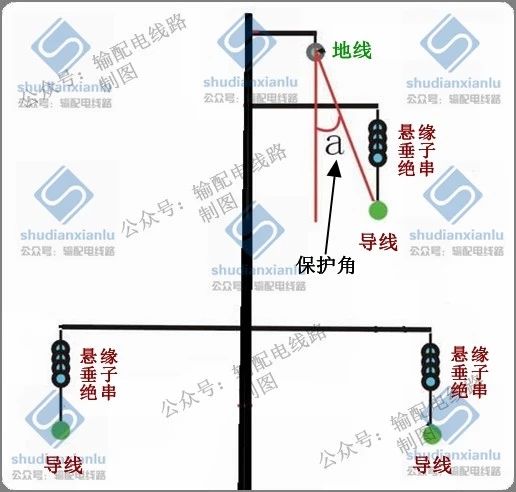

▲图 单地线保护角示意图

49、保护角

通过地线的垂直平面与通过地线和被保护受雷击的导线的平面之间的夹角。

50、最大保护角

为避免导线受雷击，线路导线必须位于其内的最大的保护角。

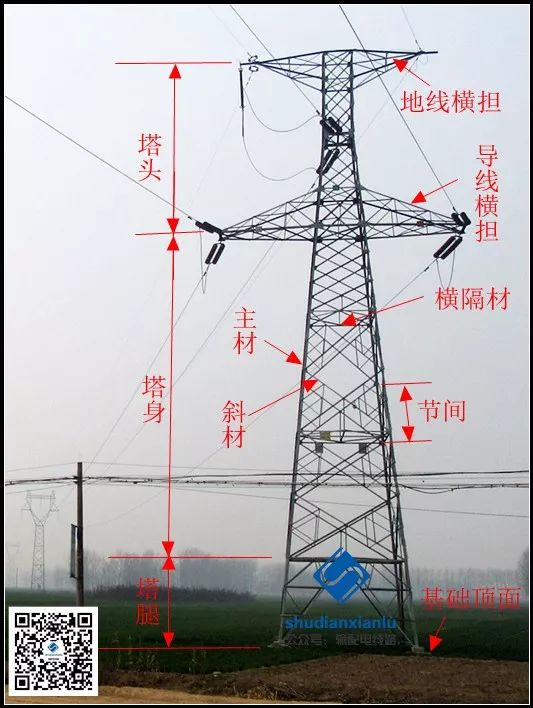

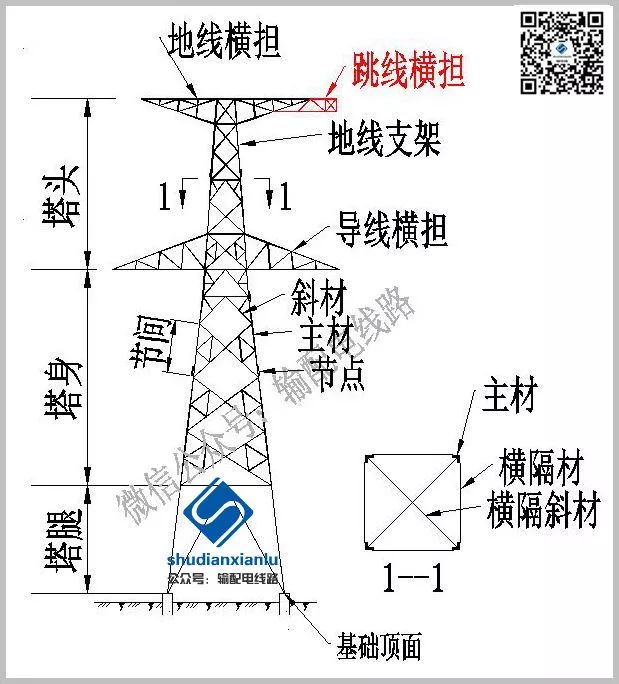

▲图  铁塔组成示意图

51、杆塔

通过绝缘子悬挂导线的装置。

52、直线杆塔

用于架空线路直线段的杆塔，其导线用悬垂线夹、针型或支柱型绝缘子悬挂。（小编注：一般指现在的悬垂塔，下同）

53、转角杆塔

用于线路改变水平方向的杆塔。

54、直线转角杆塔

用于以小或中等角度改变线路方向的杆塔，它的导线用悬垂绝缘子串悬挂。

55、耐张杆塔

用耐张绝缘子组悬挂导线或分裂导线的杆塔。注：邻近档的荷载独立加在该悬挂点上。

56、终端杆塔

用于线路一端承受导线张力的杆塔。

57、换位杆塔

允许导线在沿线路方向变换相对位置的杆塔。

58、拉线

承受张力的钢索或杆，它连接杆塔上一点与地锚或连接杆塔上两点。

59、拉线杆塔

由拉线保持稳定性的杆塔。

60、自立杆塔

不用接线，本身具有稳定性的杆塔。

61、杆

垂直的单杆，可以用木、混凝土、钢或其他材料构成，它的一端直接或采用基础埋入土中。

62、H型杆

H型状的杆，包括两个有一定间距的垂直主杆，其上部有交叉的斜撑。

63、支架

固定在建筑物或任何构筑物上的一种小型金具。

64、A型杆塔

杆身有两条柱，上部用螺栓连成，构成字母A型状，用交叉组件组合成的杆塔。

65、塔

用钢材、木材、混凝土等材料构成的支持结构，通常由四边形的塔身和横担组成。

66、格构式塔

用构件组装成的塔结构。

67、腹杆系

格构构件的布置方式。

68、单腹杆

塔的格构类型。

69、双腹杆

塔的格构类型。

70、三腹杆

塔的格构类型。

71、K形腹杆

塔的格构类型。

72、有辅助杆件的双腹杆

塔的格构类型。

73、塔头

塔的上部结构。

74、地线支架

塔头用于挂地线的部件。

75、中横担

门型杆或塔挂导线的水平部件。

76、横担

塔头挂导线部分。

77、曲臂

塔头的一个部件。

78、横隔

某一水平断面的结构部件。

79、塔身

塔的垂直区段。

80、平口

塔身和塔头之间水平面分曼=界处。

81、大腹杆

塔的部件。

82、小腹杆

塔的部件。

83、塔腿坡度

主材倾斜角的正切。

84、节点

塔的若干部件的汇合点。

85、防爬装置

安装或附加在杆塔、结构、拉线等上，增加未经许可的人上爬困难的装置。

86、塔脚

塔在塔身与基础交界处的部分。

87、加长腿

加在塔基础上的塔身一区段，用于补偿塔在的山坡处的高差，保持水平。注：加长腿也可用于调整的高度。

88、塔身加长段

加在塔最低部位用以增加塔的高度的塔的一区段。

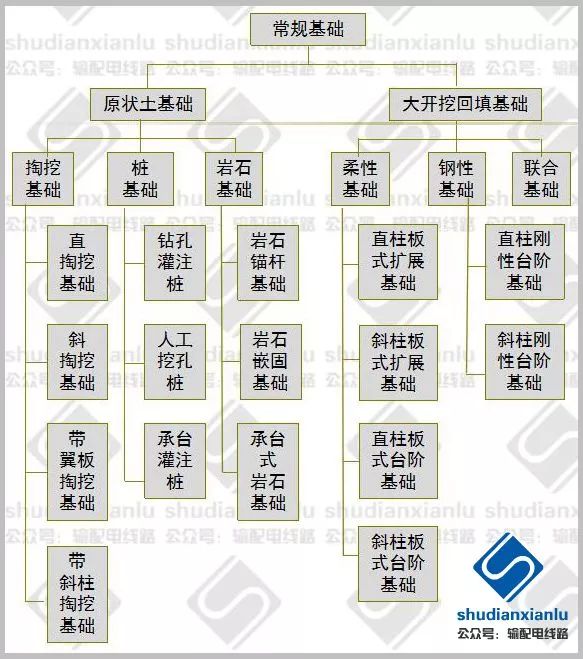

▲图  基础常规分类

89、基础

埋设在地下的一种结构，与杆塔底部连接，稳定承受所作用的荷载。

90、整体基础

整座基础由单块混凝土组成，塔脚或地脚螺栓埋在混凝土基础内。

91、分开式基础

每个塔脚荷载由一个基础承受的结构。

92、现浇墩型基础

包括垫层的基础埋入土壤内，细长的墩型基础柱确保与杆塔插入式方材或地脚螺栓的固定连接。

93、杆塔插入式主材

用于连接杆塔的塔脚与基础的一个部件。

94、基础立柱

基础的收缩部分，杆塔的插入主材与地脚螺栓埋设在基础立柱内。

95、散水

基础立柱的地面以上部分，为便于排水，通常做成角锥体形状。

96、垫层

埋于土中的基础下部较宽的部分，用以保证荷载合理分布。

97、坑

用于装一个基础在土中而开挖的洞。

98、回填

浇完基础后，将开挖基坑时挖出的土填回。

99、换土回填

当原土不适合时，在浇完基础后用土地或其他材料填回基坑

100、加强筋

为保证基础立柱与底座之间牢固的连接，在混凝土中预埋钢筋。
